Magtrol公司生產的新型TF法蘭式扭力傳感器設計小巧,無軸承,無需維護,對于扭矩測量應用有許多吸引人的好處。TF系列的高扭轉剛度使其可以直接安裝到機器主軸或法蘭上,無需在另一端使用聯軸器。這樣可以方便地集成到測試系統中,減小試驗臺的總長度,降低成本。
采用應變片技術,TF 扭力傳感器精確的遙測系統可以進行高精確的信號傳輸。安裝在測量法蘭里的信號放大器把測量信號放大,將其調制為高頻并感應傳輸(通過HF發射器)到接收器。在接收器中,數字量扭矩信號被轉換成±10 V DC模擬輸出信號。通過可選的速度傳感器,轉速可以被測量和轉換成一個TTL輸出信號。
法蘭式扭力傳感器的非接觸式設計允許轉子天線和HF發射器之間的間隙達到5 mm (一般1-3 mm),使任何軸向或徑向偏差不會影響信號獲取。這種扭矩測量系統的另一優勢是不受信號干擾的影響,這是因為與其它設計不同的是,天線無需環繞于測量法蘭周圍。此外,一個保護盒可以安裝于TF傳感器附近且不會影響信號。
Magtrol TF法蘭式扭力傳感器 規格
完整的扭矩測定系統,包括
?帶信號放大器的測量法蘭
?HF發射器
?接收器/調節器
?4 m電纜
Magtrol TF法蘭式扭力傳感器 參數
非接觸式信號傳輸:采用遙測技術
扭矩范圍:50 N?m到150,000 N?m
高精度: 0.1%至0.25%
過載能力:高達200%
過載極限: 400%
設計緊湊,易于安裝
高抗扭剛度
無需軸承:免維護,無磨損
耐受噪聲及震動的能力強
保護等級:IP 42 (IP 54 或者IP65 可選)
24 V DC標準電源
集成式速度感應器及調節器(可選):用于轉速測量
耐高溫能力:高達125 °C (可選)
驗收說明
客戶收到貨物時,請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識,請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明:內件損壞,本人拒收字樣,由物流公司再返回;如產品不符,您可拒收。如外包裝有明顯損壞跡象(拍下包裝),您也可以拒收該貨品,并及時通知我們,我們會處理并承擔由此而產生的運輸費用; 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞,恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的,所以都是由廠家提供售后服務,保質期的時間一般為半年到一年不等,具體保質期都是依據原廠提供的為準。如果發生質量問題,界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝(特別要求除外);保質期內可修可換;供貨的同時一般同時提供廠家的原始說明書,使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題,參閱驗收說明。在此過程中我們只對我們提供的服務負責;由于返修是進出口免增值稅進出關,所以流程較正常清關流程復雜,時間較正常清關流程長;具體時間無法準確預測。此過程中產生的費用(國內運費,國際運費,四次海關清關招待費,廠家維修費)先由德普瑞墊付,在國外廠家維修好之后,我們依據責任歸屬,付清相關費用,商城安排發貨。

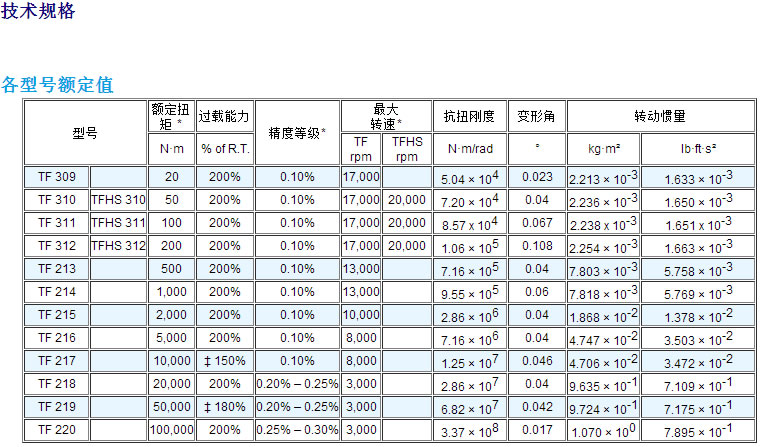

規格參數 | |
---|---|
制造商型號 | TF309 |
過載能力 | 200% |
最大轉速 | 17,000rpm |
貨期 | 6-8周 |
