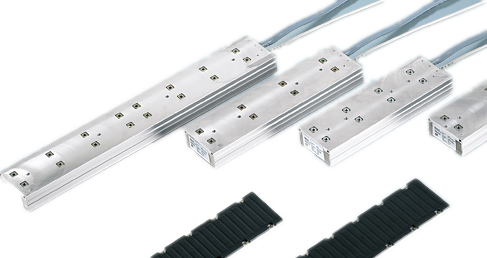

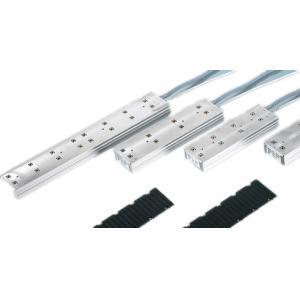

AL2000 系列三相同步直線電機配有線圈單元和磁板。 線圈單元包含一個帶槽疊片鐵芯，帶嵌入式銅線繞組。 通常用作運動部件。 磁板包含有用來固定永久磁鐵的鋼板。
AL2000 系列包括 8 種不同的電機，但它們的寬度完全相同，均為 80 mm（包括磁性附件）。 這意味著，所有電機都可使用相同的磁板 可以任意組合 它們配有一個不銹鋼蓋，可在整個運動過程中提供保護，防止金屬碎片進入磁板之間的接縫。
線圈單元為封閉式設計，防護等級為 IP 64，可用于有腐蝕作用的環境。 線圈單元還配有一根 0.5 m 的電纜和預裝配連接器，因而可以通過插頭連接快速連接到接線盒或伺服驅動器。 這顯著降低了布線復雜性，避免發生錯誤。AL2xxx 系列直線電機可與 AX2xxx 或 AX5000 伺服驅動器配套使用，最適用于要求在短距離內快速加速的動態運動控制場合。
BECKHOFF倍福 直線伺服電機AL2000系列 特性
速度為 4 m/s 或 10 m/s
最大加速度 30 g
峰值力 200 N – 2000 N
無機械磨損
完全無背隙，剛性控制響應
極精確定位，高重復性
直接的推力，極低的閉鎖力
極低的熱阻，高設備利用率
可選水冷或非水冷操作
集成溫度傳感器，防止熱過載
可輕松與 AX2xxx/AX5000 配套使用
通過預裝配電纜，可與 AX2xxx/AX5000 連接
UL/CSA
BECKHOFF倍福 直線伺服電機AL2000系列 應用
參數適用于直線伺服電機的精確反饋系統MES 系統可記錄磁板磁鐵的磁場，通過內置電子線路，為AX2xxx/AX5000 系列伺服驅動器提供編碼器信號，用于換相以及轉速和位置控制。電機每轉 24 mm，該 MES 系統便提供一個正弦振蕩，精度可達 1/10 mm。
接線盒
除此之外，Beckhoff 還提供一個接線盒，在一側連接電機電纜、反饋電纜和熱保護電纜，在另一側連接預裝配的電機和編碼器電纜。
BECKHOFF倍福 直線伺服電機AL2000系列 參數
繞組類型 S N
電機配置 三相同步直線伺服電機 (400…480 V AC)
峰值力 3 秒 (FP) 225 N
峰值電流 (IP) 5 A
水冷時的連續力 (Fcw) 105 N
空冷時的連續力 (Fca) 75 N
連續電流 (Ic) 1.6 A
連續功率損耗 (Pc) 80 W
力常數 (Kf) 46 N/A
電機常數 (Km) 185 N2/W
極距 24 mm
每相繞組電阻 (Rf) 3.9 ?
每相繞組電感 (Lf) 30 mH
熱電阻 (Rth) 0.96 °C/W
磁引力 (Fa) 500 N
線圈重量 (Mp) 0.9 kg
帶蓋時的空隙 0.4 mm
溫度傳感器 PTC 1 kΩ
