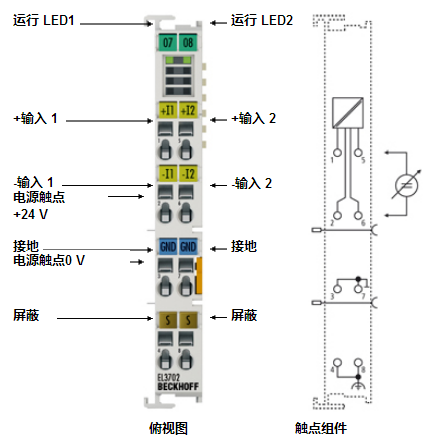

2 通道模擬量輸入端子模塊， -10…+10 V，帶超采樣，EL3702 模擬量輸入端子模塊用于處理 -10 到 +10 V 范圍內的信號。電壓被數字化后的分辨率為 16 位，并在電隔離的狀態下被傳送到上一級自動化設備。信號的超采樣周期是總線周期時間（一個總線循環有 n 個微循環）的整數倍（超采樣系數：n）。對于每一個微循環，EtherCAT 端子模塊生成一個過程數據塊，并且在下一個總線循環中被采集和傳輸。端子模塊的時間基可以通過分布式時鐘與其它的 EtherCAT 設備實現精確同步。這個過程使模擬量輸入信號的瞬時分辨率增加到總線循環時間的 n 倍。若與 EL47xx（帶超采樣的模擬量輸出端子模塊）配套使用，例如，在超過閾值的情況下，可以實現等時間隔的響應。通過分布式時鐘可以在幾乎任何配置中讓多個 EL3702 設備同步。每通道的最大采樣率為 100 ksamples/s（100,000 samples/s）。
BECKHOFF倍福 模擬量輸入端子模塊EL3702 參數
輸入點數 2
電源 通過 E-bus 供電
信號電壓 -10…+10 V
超采樣系數 n = 循環時間的整數倍, 1…100 selectable
分布式時鐘 << 1 μs
內部阻抗 > 200 kΩ
共模電壓 UCM 35 V 最大
分辨率 16 位
轉換時間 ~ 10 μs
輸入信號帶寬 建議 0…30 kHz
測量誤差 典型值 ±1 %, -10 kHz (滿量程), 參見技術文檔
電氣隔離 500 Vrms (E-bus/信號電壓)
E-bus 電流消耗 典型值 200 mA
過程映像中的位寬 輸入：n x 2 x 16 位數據；可選 2 x 16 位周期計數器，4 byte StartNextLatch 時間
重量 約 60 g
BECKHOFF倍福 模擬量輸入端子模塊EL3702 附件
連接器
訂貨信息 描述
ZS1090-0003 RJ 45 接頭，4 針，IP 20，用于現場裝配
ZS1090-0005 RJ 45 插頭, 8 針，IP 20，用于現場裝配
電纜
訂貨信息 描述
ZB9010 工業 Ethernet/EtherCAT 電纜，固定安裝，CAT5e，4 線制
ZB9020 工業 Ethernet/EtherCAT 電纜，拖鏈適用，CAT5e，4 線制
Ethernet/EtherCAT 橋接器
訂貨信息 電纜
ZK1090-9191-0001 EtherCAT 橋接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 橋接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 橋接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 橋接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 橋接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 橋接器 AX5101-AX5112， 5.0 m
