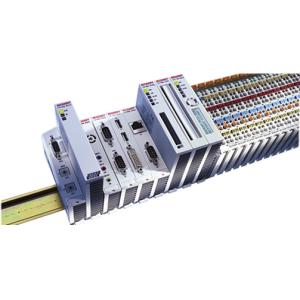

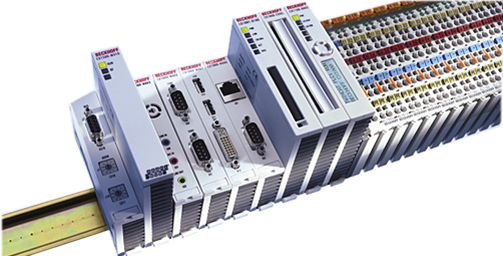

BECKHOFF倍福 現場總線主站接口CX1500系列 描述

現場總線主站實現了過程數據和信號的分布式采集，即使是對遠距離的機械和設備。現場總線主站模塊在 CX1010/CX1020 系統中的作用是使全部 Beckhoff 現場總線組件（例如，總線耦合器，總線端子控制器，驅動技術）作為分布式控制組件，組裝在復雜的系統中。同時允許幾個相同或不同的總線主站并行運行。例如，兩個 PROFIBUS 主站或一個 PROFIBUS 主站和一個 SERCOS 接口主站可以同時存在于一個系統中。

主站和從站連接的混合運行也已經成為可能?？梢詫⒁粋€(gè) CX 系統設想為不同現場總線中的智能網關，從現場總線中接收數據，通過程序處理它們，然后將它們提供給其它的現場總線。除 CX 變體為單通道形式以外，CX 現場總線主站模塊的性能數據幾乎與 Beckhoff PC 現場總線卡相同?？蛇B接的從站數量只受各自總線系統的限制。使用主站或從站連接實現了幾個 CX 系統在現場總線層面與其它站的聯網。與通過以太網絡聯網不同的是，在此條件下可實現嚴格而又確定的數據傳輸。

CX 現場總線模塊可以在現場升級或更換，并可通過 PC/104 系統總線與已存在的 CX 系統相連?，F(xiàn)場總線接口也通過 PC/104 總線供電。可以用一種普通而又便捷的方式實現現場總線接口軟件到 TwinCAT 自動化軟件中的集成。模塊的掃描和檢測、參數化、對已連接的 I/O 組件的組態、過程的在線診斷和現場總線的狀態，均通過 TwinCAT 系統管理器在相同的方式下進行。

BECKHOFF倍福 現場總線主站接口CX1500系列 參數

現場總線     Lightbus
數據傳輸率     2.5 Mbaud，25 微秒內 32 位數據
總線接口     2x光纖
總線設備     最多 255 個節點，且最多 65280 個 I/O 點
CPU 接口     ISA 即插即用，2KB DPRAM
最大功耗     2 W
特性     Lightbus – 過程數據通訊可自由進行、延時同步或等時同步；每個總線用戶的錯誤管理可自由組態。 PROFIBUS – 每個從站的 DP 周期時間均可不同；每個總線用戶的錯誤管理可自由組態。
尺寸（W x H x D）     38 mm x 100 mm x 91 mm
重量     約 190 g
工作/儲藏溫度     0…+55 °C/-25…+85 °C
相對濕度     95 %，無冷凝
抗振動/抗沖擊性能     符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁及瞬時脈沖干擾/靜電放電     符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級     IP 20

BECKHOFF倍福 現場總線主站接口CX1500系列 其它型號

CX1500-M200 | Lightbus 主站現場總線接口
CX1500-M310 | PROFIBUS 現場總線主站接口
CX1500-M510 | CANopen 現場總線主站接口
CX1500-M520 | DeviceNet 現場總線主站接口
CX1500-M750 | SERCOS 現場總線主站接口
