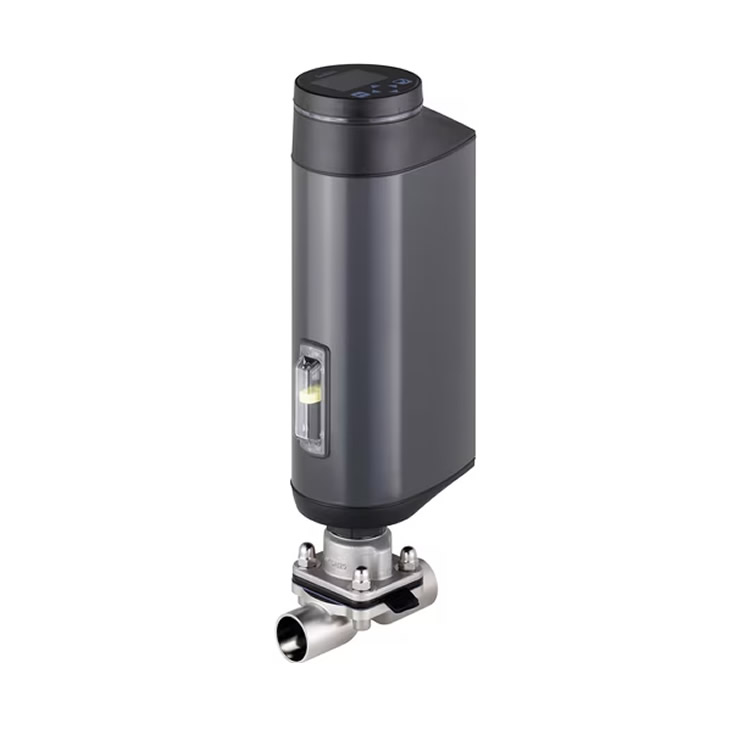

3363型隔膜控制閥規格參數手冊
一、基礎參數
1. 產品類型
? 電控線性執行器（定位器） + 隔膜 + 二通閥體
? 安全機制：
? 可選SAFEPOS能量存儲（斷電時自動歸位至預設安全位置：開/關/保持原位）
? 無能量存儲時：斷電鎖定最后位置
2. 關鍵特性
? 驅動速度：最高4 mm/s（AG2執行器推力2500 N，AG3為11500 N）
? 關閉時間：
? AG2：1.5–4.5秒
? AG3：5.7–12.0秒（取決于行程與工況）
? 定位器死區：±0.4%
? 位置指示：
? 360° LED光環 + 機械位置指示器
? 防護等級：IP65/IP67（NEMA 4X）
二、結構與材料
1. 閥體類型與材質
閥體類型 材質 表面處理（Ra）
鍛鋼閥體 (VS) 1.4435 (F316L/316L) 電解拋光：≤0.38 μm (NO17)<br>機械拋光：≤0.5 μm (NO14)
不銹鋼塊材 (VI) 1.4435 (316L) 電解拋光：≤0.38 μm (NO17)<br>機械拋光：≤0.5 μm (NO14)
塑料閥體 (PW/PV/PP/PD) PVC-C, PVC-U, PP, PVDF 標準表面（依型號而定）
鑄造閥體 (VG) 1.4435 (316L) 電解拋光：≤0.6 μm (NO16)<br>機械拋光：≤0.76 μm (NO06)
2. 隔膜材料與耐溫
材料 耐溫范圍 滅菌耐受
EPDM (AD) -10°C ~ +143°C 150°C蒸汽滅菌60分鐘
PTFE/EPDM (EA) -10°C ~ +130°C 140°C蒸汽滅菌60分鐘
Advanced PTFE/EPDM (EU) -5°C ~ +143°C 150°C蒸汽滅菌60分鐘
GYLON?/EPDM層壓 (ER) -5°C ~ +130°C 140°C蒸汽滅菌60分鐘
三、性能規格
1. 操作限制
? 介質壓力：
? AG2執行器（≤DN40）：最高10 bar
? AG3執行器（DN50–DN100）：DN50/65為10 bar，DN80為6 bar，DN100為3.5 bar
? 溫度范圍：
? 環境溫度：-10°C ~ +65°C（無顯示屏）；-10°C ~ +60°C（帶顯示屏）
? 介質溫度：依隔膜材料而定（見上表）
? 存儲溫度：-20°C ~ +55°C
2. 流體性能
? 流量系數（Kv）：
? DN8：1.5–1.9 m3/h
? DN25：14.6–18 m3/h
? DN100：180–240 m3/h（依連接標準不同）
? 死區空間：極小化設計，適用于高純度/無菌流程
