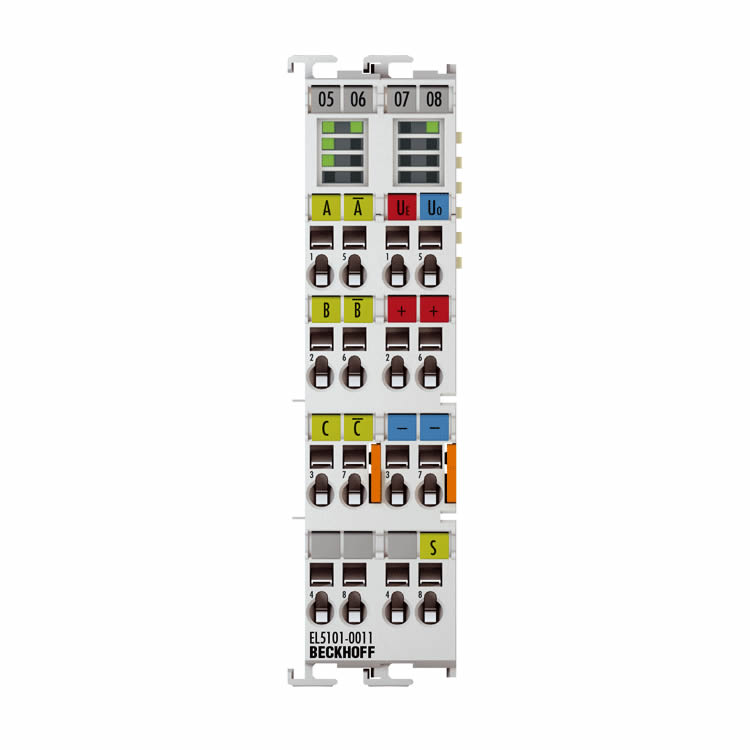

EL5101系列 |EtherCAT模塊， 1通道編碼器接口， 增量式， 5 V DC （DIFF RS422， TTL）， 1 MHz
EL5101 EtherCAT 端子模塊是用于將增量編碼器與差分信號 （RS422） 或 TTL 單端信號直接連接的接口?？梢栽u估高達1 MHz的輸入頻率。另外兩個 24 V 數字輸入可用于存儲、阻塞和設置計數器狀態。編碼器的錯誤消息輸出可以通過狀態輸入進行連接和評估。編碼器的 5 V 和 24 V 電源可直接通過端子連接點提供。
產品特點：
保存、鎖定、設置計數器
集成頻率和周期測量
可選擇用作 5 V 上/下計數器
微增量
通過分布式時鐘同步讀取位置值
上次注冊的增量 Edge 上的時間戳
此外，EL5101 還能夠以 100 ns 的分辨率測量周期或頻率。EL5101 具有可選的插補微增量功能，可為動態軸提供更精確的軸位置。它還支持通過高精度 EtherCAT 分布式時鐘 （DC） 同步讀取編碼器值以及 EtherCAT 系統中的其他輸入數據。此外，還提供了上次注冊的增量 Edge 的時間戳。使用編碼器配置文件可以簡單快速地鏈接運動控制應用的過程數據。
EL5101系列技術數據：
科技 增量編碼器接口、差分 （RS422）、單端 （TTL）、計數器、脈沖發生器
通道數 1
編碼器連接 1 x A、B、C：差分輸入 （RS422）：A、A? （inv）、B、B? （inv）、C、C? （inv）、單端連接 （TTL）：A、B、C、計數器、脈沖發生器：A、B
其他輸入 狀態輸入 5 V DC，柵極/鎖存輸入 24 V DC
編碼器工作電壓 5 V DC/最大 0.5 A （從 24 V DC 電源觸點產生）
計數器 1 x 16/32 位可切換
限制頻率 400 萬次增量/秒（4 倍評估），對應于 1 MHz
正交解碼器 4 重評估
分布式時鐘 是的
額定電壓 24 V 直流 （-15 %/+20 %）
分辨率 1/256 位微增量
電流消耗電源觸點 類型。100 mA + 負載
電流消耗 E-bus 類型。130毫安
功能特性 斷線檢測、閂鎖和柵極功能、周期持續時間和頻率測量、微增量、邊沿時間戳、濾波器
重量 大約 100 g
電氣隔離 500 V （E-bus/場電位）
工作/儲存溫度 -25...+60 °C/-40...+85 °C
相對濕度 95%，無冷凝
抗振動/沖擊性 符合 EN 60068-2-6/EN 60068-2-27
EMC抗擾度/輻射 符合 EN 61000-6-2/EN 61000-6-4
保護。額定值/安裝位置 IP20/任意
可插拔接線 適用于所有 ESxxxx 終端
認證/標記 CE、UL、ATEX、IECEx
防爆標記 ATEX：
II 3 G Ex ec IIC T4 Gc IECEx：
Ex ec IIC T4 Gc
