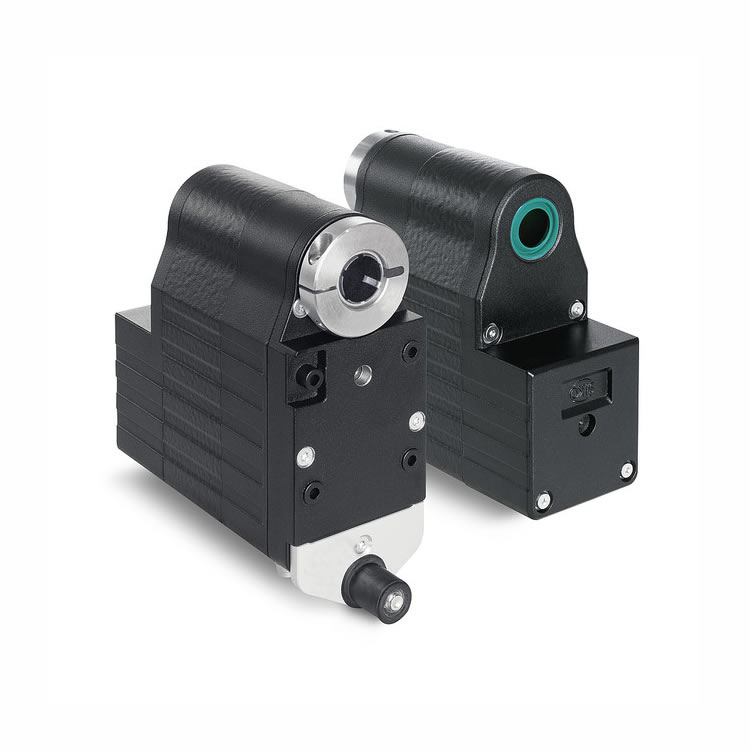

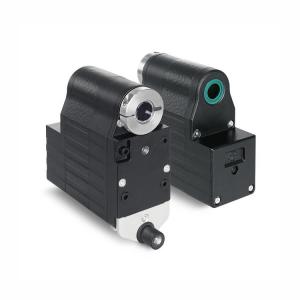

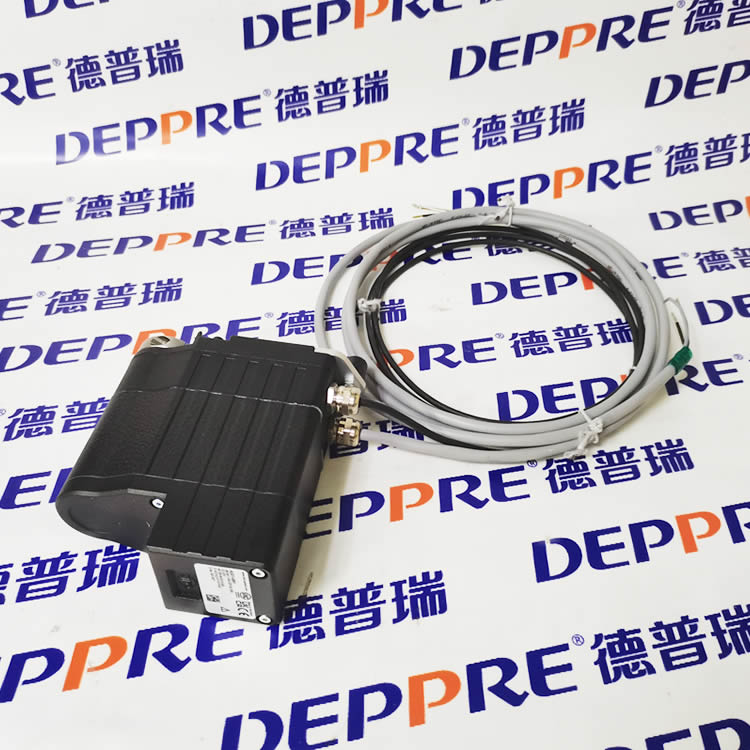

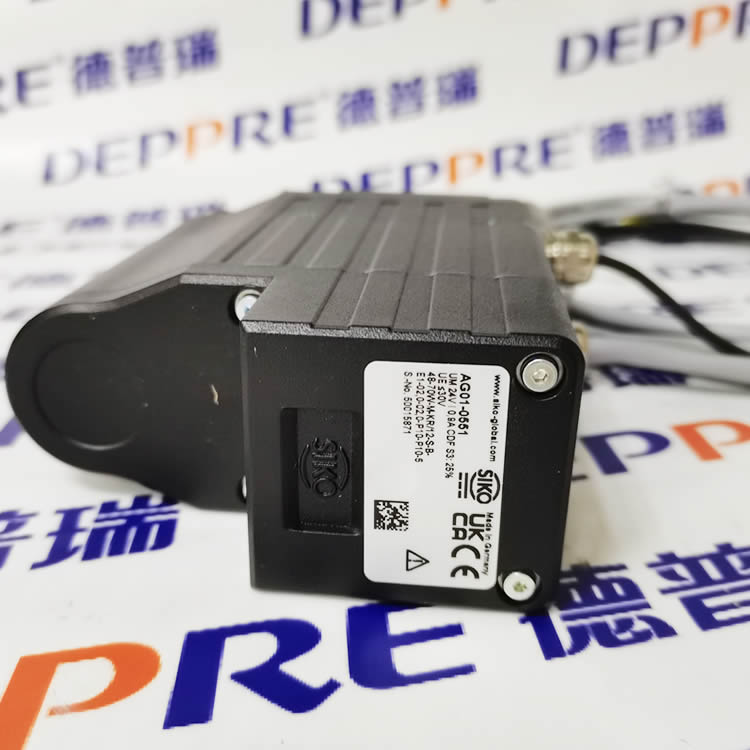

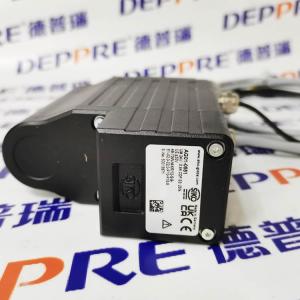

用于簡單定位任務的高性能緊湊型執行器
安裝方便

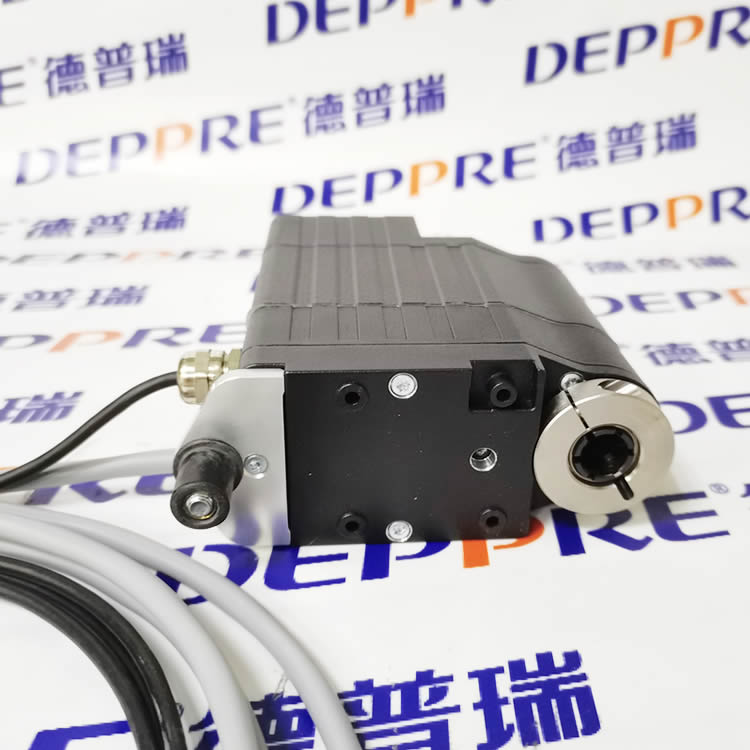

通孔空心軸最大可達?14 mm
輸出軸上集成磁性位置編碼器
通過電纜或連接器進行電氣連接
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 軸 | 黑色精鋼 | |
| 住房 | 鋁，粉末涂層鋅壓鑄 | |
| 額定扭矩/額定轉速 | 1.1 Nm 在 430 轉/分時 | i = 12.4（70 W 電機） |
| 225 轉/分時為 2.1 Nm | i = 24（70 W 電機） | |
| 4.2 牛米/分 110 轉/分 | i = 48（70 W 電機） | |
| 操作模式 | S3 間歇運行：25 % DC，10 分鐘。 | EN 60034-1 |
| 重量 | ~1.5 千克 |
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 工作電壓 | 0 ...24 V 直流 | 70 W 電機 |
| 電源輸入 | 70 瓦 | |
| 額定電流 | 2.9 A ±10 % （70W-M） | 3.2 A 最大負載電流 |
| 4.1 A ±10 % （70W-G） | 4.5 A 最大負載電流 | |
| 連接類型 | 2 個 M9 插頭連接器 | 4 極，1x 引腳;3 針，1x 引腳 |
2 個 M9 插頭連接器 | 4 極，1x 引腳;8 針，1x 引腳 |
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 工作電壓 | 5 V 直流 ±5 % | LD5 位置編碼器 |
| 24 V 直流 ±20 % | LD24 + 操作位置編碼器 | |
| 電流消耗 | ≤35 毫安 | |
| 輸出電路 | 線路驅動器 （RS422） | LD5 + LD24 位置編碼器 |
| 推拉 | 操作位置編碼器 | |
| 輸出信號 | A， B， 0， /A， /B， I | |
| 脈沖頻率 | ≤20千赫 |
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 額定功率 | 70 °C 時為 2 W | P10 位置編碼器 |
| 電阻公差 | ±5 % | P10 位置編碼器 |
| 標準端子電阻 | 0.2 % 或 1 Ω | P10位置編碼器（始終為較高值） |
| 線性公差 | ±0.25 % | P10 位置編碼器 |
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 工作電壓 | 24 V 直流 ±20 % | 在≤500 Ω負載 |
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 工作電壓 | 24 V 直流 ±20 % | I負載 ≤10 mA |
| 特征 | 技術參數 | 附加信息 |
|---|---|---|
| 環境溫度 | 0 ...70 °C | |
| 0 ...80 °C | 不帶位置編碼器 | |
| 儲存溫度 | -20 ...80 °C | |
| 相對濕度 | 冷凝不允許 | |
| 電磁兼容 | EN 61800-3，第二環境 | 抗干擾性/抗干擾性 |
| EN 61800-3， C3 | 發射干擾/發射 | |
| 防護等級 | 防護等級63 | EN 60529，帶安裝的配接連接器 |
| 抗沖擊性 | 500 m/s2，11 毫秒 | EN 60068-2-27 |
| 抗振性 | ≤100 m/s2， 5 ...150赫茲 | EN 60068-2-6 |
