通用數據
額定輸入電壓230 - 400 V交流保護IP 00等級

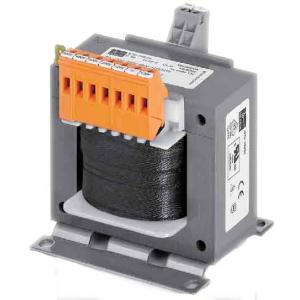

Block博力科 隔離變壓器STE系列 應用
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
| 規格參數 | |
|---|---|
| 訂貨號 | STE 63/4/23 |
| 輸入電壓(Vac) | 400 |
| 輸出電壓(Vac) | 230 |
| 功率(VA) | 63 |
| 尺寸 | 88/78/85 |
| 貨期 | 6-8周 |

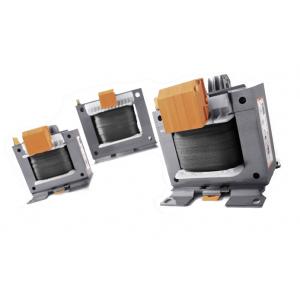

Block博力科 隔離變壓器 STE所有系列 詳細參數及型號
|
|
STE 63/23/24 | STE 63/4/24 | STE 63/4/23 | STE 100/23/24 | STE 100/4/23 | STE 2000/4/23 |
| 輸入 |
|
|
|
|
|
|
| 額定輸入電壓 | 230伏 | 400 V交流 | 400 V交流 | 230伏 | 400 V交流 | 400 V交流 |
| 抽頭輸入 | ±5％ | ±5％ | ±5％ | ±5％ | ±5％ | ±5％ |
| 額定頻率 | 50 - 60赫茲 | 50 - 60赫茲 | 50 - 60赫茲 | 50 - 60赫茲 | 50 - 60赫茲 | 50 - 60赫茲 |
| 產量 |
|
|
|
|
|
|
| 額定輸出電壓 | 24伏交流 | 24伏交流 | 230伏 | 24伏交流 | 230伏 | 230伏 |
| 額定功率VDE（DB功率因數= 1） | 63 VA | 63 VA | 63 VA | 100 VA | 100 VA | 2000 VA |
| 額定功率VDE（KB功率因數= 0.5） | 175 VA | 175 VA | 175 VA | 310 VA | 310 VA | 10900 VA |
| 空載電壓（應用程序，X因子） | 1.1 | 1.1 | 1.1 | 1.07 | 1.07 | 1.02 |
| 效率 | 0.87 | 0.87 | 0.87 | 0.87 | 0.87 | 0.95 |
| 標準 |
|
|
|
|
|
|
| 分類 | 控制和安全隔離變壓器 | 控制和安全隔離變壓器 | 控制和隔離變壓器 | 控制和安全隔離變壓器 | 控制和隔離變壓器 | 控制和隔離變壓器 |
| 認證 |
|
|
|
|
|
|
| 認證 | 庫魯斯 | 庫魯斯 | 庫魯斯 | 庫魯斯 | 庫魯斯 | 庫魯斯 |
| 環境 |
|
|
|
|
|
|
| 環境溫度最高。 | 40℃ | 40℃ | 40℃ | 40℃ | 40℃ | 40℃ |
| 冷卻方式 | 自冷 | 自冷 | 自冷 | 自冷 | 自冷 | 自冷 |
| 安全和保護 |
|
|
|
|
|
|
| 類型 | 開放式 | 開放式 | 開放式 | 開放式 | 開放式 | 開放式 |
| 絕緣等級 | VDE = B，UL = 130級 | VDE = B，UL = 130級 | VDE = B，UL = 130級 | VDE = B，UL = 130級 | VDE = B，UL = 130級 | VDE = B，UL = 130級 |
| 保護指數 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
| 安全等級（編制） | 一世 | 一世 | 一世 | 一世 | 一世 | 一世 |
| 短路強度 | 無短路保護 | 無短路保護 | 無短路保護 | 無短路保護 | 無短路保護 | 無短路保護 |
| PRI定影建議由斷路器跳閘特性類型20×I額定相關設置） |
|
|
|
|
|
|
| 設定范圍 | 0.25 - 0.40 | 0.16 - 0.25 A | 0.16 - 0.25 A | 0.40 - 0.63 | 0.25 - 0.40 | 4.00 - 6.30 |
| 設定值 | 0.35 A | 0.2 | 0.2 | 0.5 | 0.29 | 5.2 |
| 端子和安裝 |
|
|
|
|
|
|
| 固定方法 | 兩用底座也可安裝在安裝導軌 | 兩用底座也可安裝在安裝導軌 | 兩用底座也可安裝在安裝導軌 | 兩用底座也可安裝在安裝導軌 | 兩用底座也可安裝在安裝導軌 | 底盤 |
| 固定螺絲 | M4 | M4 | M4 | M4 | M4 | M8 |
| 碼頭 | 彈簧夾端子，PE 6.3×0.8 | 彈簧夾端子，PE 6.3×0.8 | 彈簧夾端子，PE 6.3×0.8 | 彈簧夾端子，PE 6.3×0.8 | 彈簧夾端子，PE 6.3×0.8 | 彈簧夾端子，PE 6.3×0.8 |
| 措施和權重 |
|
|
|
|
|
|
| 重量 | 1.20公斤 | 1.20公斤 | 1.20公斤 | 2.00公斤 | 2.00公斤 | 21.80公斤 |
| STE 500/4/24 | STE 500/4/23 | STE 630/4/23 | STE 800/4/23 | STE 1000/4/23 | STE 1600/4/23 |
| STE 320/23/24 | STE 320/4/23 | STE 400/23/24 | STE 400/4/23 | STE 500/23/24 |
|
| STE 160/23/24 | STE 160/4/23 | STE 250/23/24 | STE 250/4/24 | STE 250/4/23 | STE 2500/4/23 |
| STE 63/23/24 | STE 63/4/24 | STE 63/4/23 | STE 100/23/24 | STE 100/4/23 | STE 2000/4/23 |
