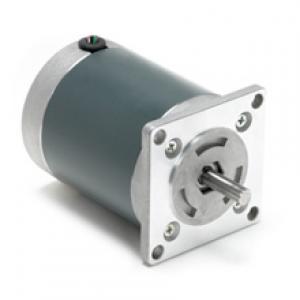

ELECTROCRAFT 步進電機TP23系列 簡介
這種1.8°尺寸的23型混合動力直流步進電機采用非常堅固的外殼，當您需要較小的強大扭矩并具有更多的耐用性時。電機完全由永久潤滑的滾珠軸承封閉。雙向尺寸23的步進角精度為±3％。
ElectroCraft TorquePower?和ElectroCraft TorquePower Plus?步進電機為步進電機的質量，可靠性和耐用性設定了標準。非累積位置精度低至±3％，我們的TorquePower電機的精度只有其性能的可靠性才能匹配。我們的TorquePower電機也是雙向的，完全由永久潤滑的滾珠軸承封閉，可以持續，平穩運行。
ElectroCraft 步進電機TP23系列 優點
我們的TorquePower Plus系列是我們性能最高，成本最低的步進電機。它們是非常耐用的，適用于運動驅動應用以及需要更多扭矩的特殊操作。
ElectroCraft的TorquePower線是更昂貴的步進電機，其中包括需要密封外殼的應用環境。
ElectroCraft 步進電機TP23系列 應用
orquePower電機的典型應用：
?- 定制OEM應用（我們的專業）
?- 包裝
?- 半導體處理和測試
?- 天線定位
?- 實驗室設備
?- 鐵路車輛電動制動系統
?- 醫療
?- 點膠
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
ElectroCraft 步進電機TP23系列 參數
| TP23雙極堆棧大小 | ||||
|---|---|---|---|---|
| 帝國模型 | TP23-48 | TP23-72 | TP23-150 | TP23-210 |
|
保持轉矩 雙極 （盎司英寸） |
48.0 | 72.0 | 150.0 | 210.0 |
|
保持轉矩雙極 （NCM） |
34 | 51 | 106 | 148 |
|
長度 （英寸） |
1.60 | 2.00 | 3.00 | 4.00 |
|
長度 （厘米） |
4.1 | 5.1 | 7.6 | 10.2 |
|
寬度 （英寸） |
2.3 | 2.3 | 2.3 | 2.3 |
|
寬度 （厘米） |
5.8 | 5.8 | 5.8 | 5.8 |
|
重量 （盎司） |
14.0 | 19.0 | 32.0 | 47.0 |
|
重量 （公斤） |
0.4 | 0.5 | 0.9 | 1.3 |
|
步距角 （°/步） |
1.8 | 1.8 | 1.8 | 1.8 |
| 號碼信息 | 4 | 4 | 4 | 4 |
| TP23單極堆棧大小 | ||||
|---|---|---|---|---|
| 帝國模型 | TP23-48 | TP23-72 | TP23-150 | TP23-210 |
|
保持轉矩 單極 （盎司英寸） |
38.5 | 57.5 | 120.0 | 168.0 |
|
保持轉矩單極 （NCM） |
27 | 41 | 85 | 119 |
|
長度 （英寸） |
1.60 | 2.00 | 3.00 | 4.00 |
|
長度 （厘米） |
4.1 | 5.1 | 7.6 | 10.2 |
|
寬度 （英寸） |
2.3 | 2.3 | 2.3 | 2.3 |
|
寬度 （厘米） |
5.8 | 5.8 | 5.8 | 5.8 |
|
重量 （盎司） |
14.0 | 19.0 | 32.0 | 47.0 |
|
重量 （公斤） |
0.4 | 0.5 | 0.9 | 1.3 |
|
步距角 （°/步） |
1.8 | 1.8 | 1.8 | 1.8 |
| 號碼信息 | 6 | 6 | 6 | 6 |
| TP23雙極繞組 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 帝國模型 | 48A10 | 48A20 | 48A30 | 48A40 | 72A10 | 72A20 | 72A30 | 72A40 | 150A10 | 150A20 | 150A30 | 150A40 | 210A20 | 210A30 | 210A40 |
|
電流 （A /相） |
1.0 | 2.0 | 3.0 | 4 | 1.0 | 2.0 | 3.0 | 4 | 1.0 | 2.0 | 3.0 | 4 | 2.0 | 3.0 | 4 |
|
電壓 （V /相位） |
6 | 3.0 | 2.0 | 1.5 | 5.6 | 2.8 | 1.9 | 1.4 | 7.6 | 3.8 | 2.5 | 1.9 | 5.3 | 3.5 | 2.7 |
|
電阻 （R /相位） |
5.9 | 1.5 | 0.7 | 0.4 | 5.6 | 1.4 | 0.6 | 0.4 | 7.6 | 1.9 | 0.8 | 0.5 | 2.7 | 1.2 | 0.7 |
|
電感 （MH） |
16.9 | 4.2 | 1.9 | 1.1 | 25.6 | 6.4 | 2.8 | 1.6 | 35.2 | 8.8 | 3.9 | 2.2 | 13.2 | 5.9 | 3.3 |
| TP23單極繞組 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 帝國模型 | 48V40 | 48V60 | 48V120 | 48V240 | 72V51 | 72V60 | 72V120 | 72V240 | 150V54 | 150V60 | 150V120 | 150V240 | 210V34 | 210V60 | 210V120 | 210V240 |
|
目前的 單極 （A /相位） |
1.5 | 1.2 | 0.6 | 0.3 | 1.0 | 1.0 | 0.5 | 0.3 | 1.5 | 1.3 | 0.7 | 0.4 | 2.8 | 1.8 | 0.8 | 0.4 |
|
電壓 單極 （V /相位） |
4 | 6 | 12.0 | 24.0 | 5.1 | 6 | 12.0 | 24.0 | 5.4 | 6 | 12.0 | 24.0 | 3.4 | 6 | 12.0 | 24.0 |
|
電阻 單極 （R /相位） |
2.6 | 5 | 20.0 | 80.0 | 5.1 | 6.2 | 25.0 | 96.0 | 3.5 | 4.8 | 18.2 | 66.0 | 1.2 | 3.4 | 16.0 | 55.0 |
|
電感 單極 （MH） |
3.2 | 5.4 | 21.6 | 81.2 | 9.7 | 10.6 | 41.2 | 131.4 | 7.8 | 11.4 | 41.2 | 143.3 | 2.9 | 8.4 | 39.0 | 117.1 |
|
目前 雙極 （A /相位） |
1.1 | 0.9 | 0.4 | 0.2 | 0.7 | 0.7 | 0.3 | 0.2 | 1.1 | 0.9 | 0.5 | 0.3 | 2.0 | 1.3 | 0.5 | 0.3 |
|
電壓 雙極 （V /相位） |
5.7 | 8.5 | 17.0 | 34.0 | 7.2 | 8.5 | 17.0 | 34.0 | 7.6 | 8.5 | 17.0 | 34.0 | 4.8 | 8.5 | 17.0 | 34.0 |
|
電阻 雙極 （R /相位） |
5.2 | 10.0 | 40.0 | 160.0 | 10.2 | 12.4 | 50.0 | 192.0 | 7 | 9.6 | 36.4 | 132.0 | 2.4 | 6.8 | 32.0 | 110.0 |
|
電感 雙極 （MH） |
12.7 | 21.6 | 86.4 | 324.6 | 38.9 | 42.4 | 164.8 | 525.6 | 31.2 | 45.6 | 164.6 | 573.6 | 11.4 | 33.4 | 156.0 |
ElectroCraft 步進電機TP23系列 可選型號
| TP23框架尺寸圖紙重點 | ||
|---|---|---|
| 電機類型 |
長度 （英寸） |
|
| 雙極 | UNIPOLAR | |
| TP23-48 | TP23-38 | 1.60±0.03 |
| TP23-72 | TP23-57 | 2.00±0.03 |
| TP23-150 | TP23-120 | 3.00±0.03 |
| TP23-210 | TP23-168 | 4.00±0.03 |
