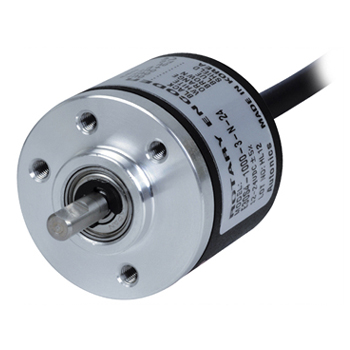

autonics奧托尼克斯 軸型增量旋轉編碼器E30S 描述
外徑?30mm軸型增量旋轉編碼器E30S系列，
可在狹小的空間安裝，軸慣性力矩小,
是微小高精密設備的理想選擇.。
autonics奧托尼克斯 軸型增量旋轉編碼器E30S 主要特點
* 30mm軸型編碼器
* 易于在狹窄的環境下安裝
* 慣性小
* 寬電源電壓：5DVC，12-24VDC±5%
* 多種輸出方式

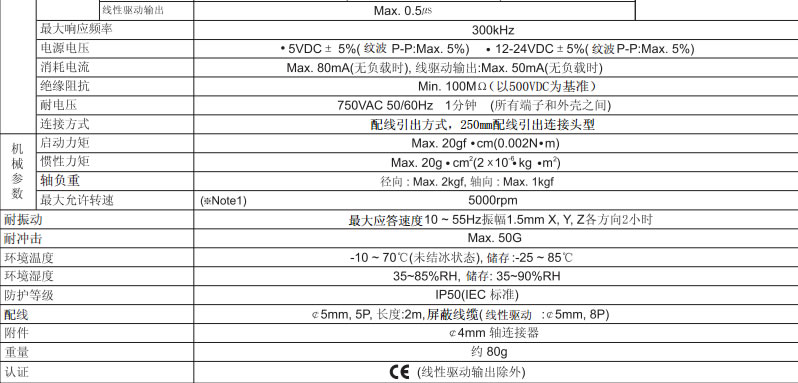

autonics奧托尼克斯 軸型增量旋轉編碼器E30S 參數
類型 直徑40mm軸式增量式旋轉編碼器
決議（P / R）100,200,360,500,1000,1024,3000（未指定類型可供定制）
輸出階段A，B，Z相（線路驅動器：A相位不同的輸出
A和B之間的相位不同：
控制輸出
低→負載電流：最大，30mA，剩余電壓：最大0.4VDC
高→負載電流：最大 10m A，輸出電壓（電源5VDC）：最小 （電源-2.0）VDC。輸出電壓（電源12-24VDC）：最小 （電源-3.0）VDC。
NPN開路集電極輸出
負載電流：最大，30mA，殘余：最大0.4VDC
負載電流：最大，10mA，剩余：最大0.4VDC
低→負載電流：最大，20mA，剩余：最大為0V
高→負載電流：最大，-20mA，輸出電壓：最小2.5VDC
響應時間（上升/下降）
輸出 最大 1us
測量條件→電纜長度：2m，1個接收器= 20mA
NPN開路集電極輸出 最大 1us
電壓輸出
最大 1us（5VDC：輸出電阻820Ω），
最大 2us（12-24VDC：輸出電阻4.7Ω），
線路驅動器輸出
最大 0.5us
最大 響應頻率 300kHz
電源5VDC±5％（波紋PP：最大5％）12 -24VDC±5％（波紋PP：最大5％）
最大80mA（負載斷開），線路驅動輸出：最大50mA（斷開負載）
絕緣電阻 最小 1000MΩ（500VDC）
介電強度 750VAC 50 / 60Hz 1分鐘（所有終端廣告箱之間）
連接 電纜輸出類型，250mm電纜輸出連接器類型
啟動扭矩 最大 20gf 厘米（0.002毫米）
轉子慣量 最大 20g cm2（2×10-6kg·m2）
軸裝載 徑向：最大 2kgf，推力：最大 1kgf
最大 5000rmp
振動 在X，Y，Z方向各自的頻率為10-55Hz的振幅為1.5mm 2小時。
休克最大 50克
環境溫度-10?70（非凍結狀態），儲存：-25?85
環境濕度35?85％RH，儲存：35?90％RH
保護 IP50（IEC標準）
電纜 5mm，5P，長度：2mm，屏蔽電纜（線路驅動器輸出：5mm，8P）
附件 4mm聯軸器
單位重量 約80g
批準CE（期望線路驅動器輸出）
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
| 規格參數 | |
|---|---|
| 制造商型號 | E30S4-100-3-N-24 |
| 電源電壓 | 12-24VDC±5% |
| 運行速度 | max.5000rpm |
| 貨期 | 6-8周 |
