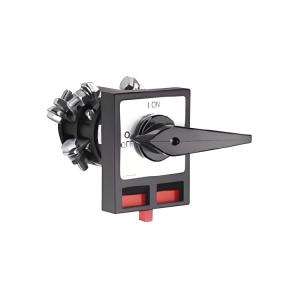

Salzer凸輪開關H406-41300-033N1技術解析
產品定位：帶門聯鎖功能的基座安裝式隔離開關（掛鎖防護型）
機械與安裝特性
1. 安裝方式：
? 基座安裝（Snap-on Mounting）
? 支持DIN導軌快速卡扣
2. 面板開孔尺寸：
? 36×36 mm（標準前板開孔）
3. 操作部件：
? 手柄類型：N型黑色掛鎖手柄（Padlock Device N-handle Black）
? 門聯鎖：支持機械聯鎖（開關在ON位時鎖定柜門）
4. 端子扭矩：
? 單芯線：22 lb-in（#14~6 AWG）
? 多芯線：30 lb-in（#10~6 AWG）
安全與認證
? 掛鎖防護：標配雙掛鎖孔位（符合OSHA上鎖/掛牌規范）
? 沖擊耐受：30G（符合IEC 68-2-27）
? 振動防護：
? 運行中：2.5G
? 非運行：5G（符合IEC 68-2-6）
選型對比
型號 額定電流 安裝尺寸 手柄類型
H406-41300-033N1 63 A 36×36 mm N型黑色掛鎖
H406-41300-033M1 63 A 36×36 mm M型黑色掛鎖
B263-41300-033N1 63 A 48×48 mm N型黑色掛鎖
安裝注意事項
1. 門聯鎖調試：
? 確保手柄旋轉角度≥90°時觸發門鎖機構
? 聯鎖桿行程調節范圍：15±2 mm
2. 端子接線規范：
? 最大線徑：6 AWG（絞合線） / 10 mm2（帶端子柔性線）
? 嚴禁不同截面積導線混接同一端子
3. 維護周期：
? 每5年檢查觸點磨損（厚度＜原值80%需更換）
? 潮濕環境每2年檢測絕緣電阻（＞100 MΩ）
