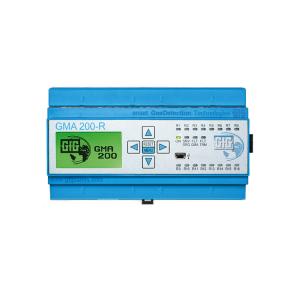

GFG 控制器 GMA200-RT
GMA200-RT 使用手冊
1. 產品概述
? 型號：GMA200-RT
? 功能：氣體監測控制器，配備19個狀態LED（報警、運行、繼電器狀態）及5個操作按鈕，支持通過RS485總線與其他設備通信。
? 適用場景：工業環境中的氣體泄漏監測與控制。
2. 安裝指南
2.1 物理安裝
? 安裝位置：
? 室內安裝，可固定于開關柜或壁掛式機殼內。
? 支持DIN EN 60715標準的TS35導軌安裝。
? 環境要求：
? 溫度：運行溫度-20°C至+50°C（推薦0°C至+30°C），儲存溫度-25°C至+60°C。
? 濕度：0%至99%相對濕度（無冷凝）。
? 海拔：≤2000米。
2.2 電源連接
? 供電方式：
? 外部供電：需穩定SELV（安全特低電壓）或PELV（保護特低電壓）電源。
? 參數：24V DC（允許范圍20-30V DC），最大功耗6W。
? 熔斷器：F1 = T 500mA（需外置）。
2.3 通信接口
? RS485接口：
? 協議：GMA總線，半雙工，電氣隔離。
? 波特率：最高230400 Baud。
? 連接設備：GMA200繼電器模塊、控制中心、PC、PLC或網關。
? 線纜要求：2芯BUS-LD電纜（截面積0.08–2.5mm2，長度>10m時使用）。
2.4 接線端子
? 電源線：2-4芯LYY/NYM電纜（截面積0.5–1.5mm2）。
? 總線接口：見上述RS485線纜要求。
? 端子規格：0.08–2.5mm2交叉截面端子塊。
3. 操作說明
3.1 顯示與控制
? LED指示燈：
? 19個狀態LED顯示報警、運行狀態及繼電器狀態。
? 按鈕功能：
? 5個按鈕用于設備交互（具體功能需結合軟件或文檔進一步定義）。
3.2 報警確認
? 復位操作：
? 通過0–3V DC信號觸發復位（接地有效），最大輸入電壓30V DC。
3.3 USB配置
? 接口：Mini USB插座，用于PC配置設備參數。
4. 技術規格
參數 詳情
響應時間 - 準備延遲：<50ms（依賴氣體測量控制器更新時間）<br>- 最長延時：<10秒（視氣體控制器而定）
繼電器輸出 - 16路轉換觸點（3A/250V AC或3A/30V DC）<br>- 最小切換電流：5V<br>- 絕緣間隙：基本/雙重絕緣（詳見原文）
防護等級 IP20（防觸碰保護）
尺寸/重量 162×97×62mm（寬×高×厚），約410g
5. 維護與保養
? 定期檢查：
? 檢查電源電壓及接線端子緊固情況。
? 清潔外殼表面，避免積塵影響散熱。
? 校準周期：建議根據氣體類型及使用頻率參考廠商建議（文檔未明確，默認按行業標準執行）。
6. 故障排除
現象 可能原因 解決方案
LED無顯示 電源故障或接線錯誤 檢查電源輸入及熔斷器狀態
RS485通信失敗 波特率不匹配或線纜故障 核對配置參數，更換通信線纜
繼電器誤動作 電磁干擾或觸點老化 檢查屏蔽措施，必要時更換繼電器
7. 認證與合規
? 電磁兼容性：EN 50270:2015
? 電氣安全：EN 61010:2010（污染等級2，繼電器觸點過電壓類別III）
? 適用標準：適用于爆炸性氣體環境（需結合具體認證）。
