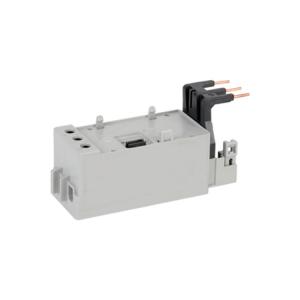

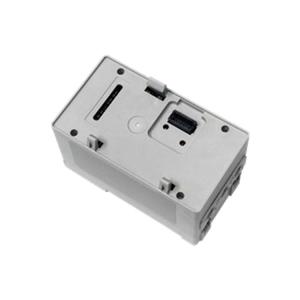

Sprecher+Schuh過載繼電器CEP9-ESM-I-P-100技術手冊
環境規格
：
? 工作環境溫度（Ambient Temperature）：-40°C 至 +85°C（-40°F 至 +185°F）
? 寬溫域設計，適應極端工業環境。
? 存儲溫度（Storage Temperature）：-20°C 至 +55°C（-4°F 至 +131°F）
? 確保非工作狀態下的長期穩定性。
? 濕度（Humidity）：5% 至 95% 非冷凝
? 防潮設計，避免濕氣影響性能。
? 振動與沖擊：
? 振動：2.5G（工作狀態），5G（非工作狀態），符合IEC 68-2-6標準。
? 沖擊：30G，符合IEC 68-2-27標準，耐機械應力。
? 防護等級（Degree of Protection）：IP20
? 基礎防塵和防手指接觸，適用于控制柜內安裝。
? 污染環境（Pollution Environment）：污染等級3
? 適應工業粉塵和化學污染環境。
? 最大海拔（Maximum Altitude）：2000米
? 保證高海拔地區的可靠運行。
安裝與機械規格
? 安裝方式（Mounting Options）：DIN導軌直通安裝（DIN Rail Mount Pass-thru）
? 簡化安裝流程，支持快速部署在標準DIN導軌上。
? 扭矩與線纜規格（Torque and Wire Size）：
? 扭矩要求：
? 單股線纜：4 N·m（針對CEP9感應模塊通用規格）。
? 多股線纜：4 N·m（需使用壓接端子）。
? 線纜尺寸：
? 單股線：支持10...100 A電流，推薦線徑2.5...25mm2（或AWG等效）。
? 多股線：支持6...16mm2線徑，確保低電阻連接。
? 兼容性（Compatibility）：
? 與所有接觸器無縫集成，包括CA7和CA9系列，簡化系統設計。
功能與保護特性
? 過載保護：基于真實RMS電流測量，計算電機熱模型（%TCU）。
? 熱容量利用率（% Thermal Capacity Utilization）：可編程設置，范圍0-100%。
? 復位模式（Reset Modes）：支持手動或自動復位，復位點可調（1-100% TCU）。
? 接地故障檢測（Ground Fault）：
? 支持零序電流檢測（20 mA...5.0 A），符合UL1053 Class I標準。
? 可配置最大跳閘抑制（>6.5 A），防止控制器中斷。
? 電流監測：實時監控相電流、平均電流和電流不平衡百分比。
? 診斷功能：通過EtherNet/IP網絡提供設備狀態、跳閘歷史和預警信息。
應用場景優勢
? 工業自動化：適用于電機控制中心（MCC）、泵站和傳送帶系統，提供精準過載保護。
? 重型機械：在振動環境中（如礦山設備）確?？煽窟\(yùn)行，寬溫域支持極端氣候。
? 快速部署：模塊化設計減少工程時間，DIN導軌安裝簡化維護。
