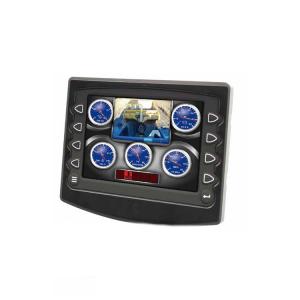

Murphy顯示器PV750使用方法
PV750 配套使用手冊
機械規格
PV750的設計注重耐用性和易安裝性。以下是物理參數：
? 尺寸：橫向尺寸為8.37 x 6.0英寸（212.5 x 152.3毫米）
? 厚度：3.57英寸（90.8毫米）
? 殼體材質：聚碳酸酯后蓋，提供高強度和抗沖擊性
緊湊的尺寸和輕量化材質使其易于集成到各種機架或面板中，同時確保在振動環境中保持穩固。
環境規格
PV750能在極端條件下可靠工作，滿足工業標準：
? 工作溫度：-40°C 至 +85°C
? 存儲溫度：-40°C 至 +85°C
? 防護等級：前后蓋均達到IP67防護等級，防塵防水
這些規格使設備適用于戶外、高濕或溫差大的環境，如船舶甲板或工業車間。
安裝指南
正確安裝是確保PV750性能的關鍵。請遵循以下步驟：
1. 準備工作：
? 確保工作電壓在6~35VDC范圍內，并檢查電源極性以避免反接損壞。
? 準備必要的工具，如螺絲刀和連接器。
2. 物理安裝：
? 根據設備尺寸（212.5x152.3x90.8mm），在面板或機架上開孔固定。
? 使用Deutsch DT 6針連接器連接CAN總線、通訊接口和電源線。確保所有連接緊固。
3. 電氣連接：
? 連接CAN總線接口：將3個CAN 2.0B接口用于設備網絡，NMEA 2000接口專用于GPS設備。
? 可選視頻輸入：如果使用視頻功能，連接NTSC或PAL信號源。
? USB接口：用于連接外部存儲或編程設備。
4. 上電測試：
? 接通電源后，檢查背光是否正常（LED亮度400~500cd/m2）。
? 在低溫環境（<-10°C）下，加熱器會自動啟動，功耗升至22W。
5. 安全提示：安裝時避免在高溫或潮濕環境操作，以符合IP67防護要求。
PV750的操作簡單直觀，通過10個按鍵和接口實現控制：
1. 開機與導航：
? 按電源鍵啟動設備，進入GNX操作系統界面。
? 使用按鍵瀏覽菜單：支持橫向或縱向顯示切換。
2. 數據管理：
? 使用SD存儲器槽插入SD卡，用于更新程序或存儲電子地圖。
? USB 2.0接口連接U盤或PC，進行數據傳輸。
3. 輸入輸出控制：
? 模擬量輸入：連接傳感器（0~5VDC），用于監控參數。
? 可設置輸入：配置為頻率或PWM輸入，適用于定制應用。
? 開關量輸出：控制外部設備，最大電流500mA。
4. 通訊功能：
? 通過RS485或MODBUS接口連接工業網絡。
? 使用J1939或NMEA 2000協議進行數據交換；未來支持CANOpen。
5. 常見操作場景：
? 在車輛中：顯示GPS數據或診斷信息。
? 在工業控制中：監控傳感器輸入并輸出控制信號。
操作時注意功耗：在常溫下保持10W，低溫時自動切換至22W模式。
定期維護可延長PV750壽命并確保性能：
? 日常清潔：用軟布擦拭屏幕，避免使用化學溶劑。聚碳酸酯殼體可用清水清潔（符合IP67防護）。
? 存儲建議：在-40~+85°C環境下存儲，避免長期暴露在極端溫度中。
? 故障排除：
? 如果背光異常，檢查電源和功耗設置。
? 通訊失敗時，驗證CAN總線或RS485連接。
? SD卡問題：確保格式兼容并更新程序。
? 安全警告：
? 勿在超出工作溫度范圍的環境使用。
? 定期檢查連接器，防止松動導致故障。
