CS Unitec磁力鉆MAB 485操作手冊
產品概述
型號：MAB 485
核心特性：
? 動力系統：10.5A雙絕緣電機，110V供電
? 尺寸重量：高438mm × 長295mm × 寬178mm，重13kg
? 加工能力：
? 環形鉆：最大直徑52.4mm（2-1/16英寸）
? 麻花鉆：最大直徑22.2mm（7/8英寸）
? 攻絲范圍：M4~M16
? 防護等級：IP67（機身） / IP40（顯示屏區域）

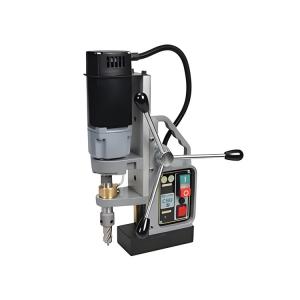

設備主視圖：
安全規范
關鍵警告
風險類型 防護措施
電擊風險 禁止浸入液體；使用1.5mm2以上延長線；避免接觸接地金屬
機械傷害 操作時禁止戴手套；移除松散首飾；設備停止后清理切屑
跌落風險 傾斜/高空作業時必用安全鏈固定；腳手架作業需系安全帶
過熱保護 自動停機后需空轉冷卻2分鐘
個人防護裝備
? 必備：緊身工裝、防割手套、安全鞋、護目鏡（噪音＞80dB時需耳罩）
? 高空作業追加：安全頭盔、防墜安全帶
操作流程
基礎準備
? 工件表面：磁性金屬≥20mm厚，清潔無漆/銹（否則磁力不足）
? 刀具安裝：
? 麻花鉆：直柄→齒輪卡盤(H)；錐柄→直接插入MK2主軸(3)
? 環形鉆：無鑰匙快換系統(A) + 冷卻液管連接
? 攻絲頭：專用適配器(G)
3.2 核心操作
功能 步驟
磁力吸附 1. 開機前放置于磁性表面 → 2. 按磁力開關(22) → 3. 綠燈亮(24)表示吸附有效
速度控制
雙檔機械變速 + 電子無極調速：
? 低速檔：50-250 RPM（高扭矩）
? 高速檔：100-450 RPM（精加工）
鉆孔作業
- 麻花鉆：需高壓潤滑脂(ZHS 400)
? 環形鉆：冷卻液系統（禁止倒置使用） → 切屑定期清理
攻絲操作 1. 低速檔 + 最低轉速 → 2. 順時針攻入 → 3. 逆時針退出 → 4. 上提鉆架防亂扣
控制面板詳解：
4. 配件與維護
標準配件清單
? 無鑰匙快換刀柄(A)
? 齒輪卡盤(H) + 錐套(F)
? 絲錐適配器(G)
? 安全鏈(D) + 退銷鍵(E)
? 冷卻液箱(9)
維護要點
? 日常清潔：作業后清除切屑/冷卻液殘留，導軌涂防銹油
? 關鍵保養：
? 碳刷更換 → 授權服務點操作（否則喪失保修）
? 滑塊間隙調整 → 松開鎖緊螺栓 → 均勻擰緊調節螺釘
5. 故障速查表
故障現象 可能原因 解決方案
電機無法啟動 磁力未開啟/過熱保護觸發 檢查開關(22)；冷卻后空轉2分鐘
自動斷路器跳閘 電路過載/設備故障 減少并聯設備；聯系售后
冷卻液不流動 油閥關閉/噴嘴堵塞 開閥；清理油箱及管路
磁力吸附失效（紅燈） 表面有涂層/材料非磁性 清潔工件；更換磁性基座
