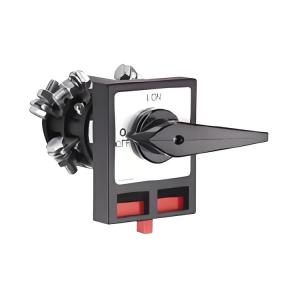

Salzer凸輪開關B240-41300-033N1安裝方法
安裝與機械特性
安裝尺寸
? 面板開孔尺寸：36×36 mm
? 安裝方式：面板前裝（Front mounting），支持四孔固定
? 最大面板厚度：9.6 mm（3/8英寸）
端子特性
? 端子扭矩：
? 單股/實心線：22 lb-in（2.5 N·m）
? 多股線：30 lb-in（3.4 N·m）
? 兼容線徑：
? AWG標準：#14~6（單股）；#10~6（多股）
? 公制標準：2.5~16 mm2（單股）；6~10 mm2（多股）
注意：型號標注星號（*），表示 端子容量更大（Larger terminal capacity）
兼容性與變體
同系列替代型號
手柄類型 型號
M型黑色手柄 B240-41300-033M1
V型銀黑手柄 未提供（僅N/M型適用）
高電流擴展型號
? 相同電流等級：
? B240-41300-036N1（48×48 mm面板）
? B240-41300-136N1（68×68 mm面板）
系統集成
? 兼容底座安裝（Base mounting）和DIN導軌安裝（Snap-on mounting）配件
? 支持門聯鎖（Door interlock）擴展（需搭配金屬軸延長件）
關鍵注釋
1. 端子優勢：星號（*）標記表明比標準型號（如H233系列）具有更大的端子容量，適用于高電流場景。
2. 環境適應性：工作溫度范圍 -20°C 至 +40°C（封閉環境），存儲溫度 -20°C 至 +55°C。
3. 安全認證：符合IEC短路耐受標準。
B240-41300-033N1 是一款40A工業級主開關，核心優勢包括：
? 高負載能力：支持AC-23A 15kW電阻負載和AC-3 11kW電機負載。
? 靈活安裝：36×36 mm緊湊設計，兼容多種面板和DIN導軌。
? 擴展性：可通過更換手柄（M型）或面板尺寸（48×48/68×68 mm）適配不同需求。
? 安全可靠：IP66防護和增強端子設計，適用于嚴苛工業環境。
