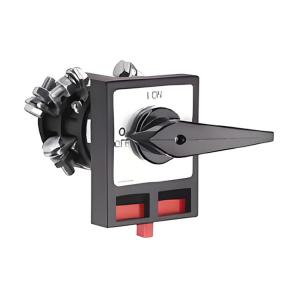

Salzer凸輪開關H233-41300-033N1安裝維修
核心規格參數
參數類別 技術指標
型號 H233-41300-033N1
極數 3極（無輔助觸點）
額定電流 AC-21A: 40A ? AC-23A: 15kW ? AC-3: 11kW
安裝尺寸 36×36 mm（面板開孔）
手柄類型 N型黑色掛鎖手柄（符合IP66防護）
操作特性 機械壽命＞10,000次操作
機械安裝規范
面板安裝步驟
1. 開孔定位：
- 面板厚度范圍：1.5-6mm
- 開孔公差：±0.5mm（確保36×36mm精確）
2. 緊固要求：
- 使用M4不銹鋼螺栓（扭矩限制1.2N·m）
- 安裝順序：對角漸進緊固
3. 手柄方向：
- ON位置：順時針旋轉90°
- OFF位置：逆時針回位
空間布置要求
? 最小操作間距：
正面≥100mm ? 側面≥50mm
? 環境限制：
工作溫度：-25℃~+60℃ ? 濕度＜95%非凝露
電氣連接規范
1. 端子接線標準
端子標識 線徑范圍 扭矩值
L1/L2/L3 6-16mm2 2.0N·m
負載輸出 4-10mm2 1.5N·m
2. 安全聯鎖要求
主電源切斷-->掛鎖裝置激活-->機械鎖定OFF位置-->鑰匙拔出
操作維護規程
1. 日常檢查項目
周期 檢查內容 合格標準
每月 觸點狀態 無電弧燒蝕痕跡
每季度 手柄操作力 ＜50N旋轉力矩
每年 絕緣電阻 ＞100MΩ（500V兆歐表）
2. 故障處理指南
故障現象 可能原因 解決措施
手柄卡滯 轉軸潤滑不足 注入ISO VG32潤滑脂
異常發熱 端子松動 按扭矩標準重新緊固
無法鎖定 掛鎖機構磨損 更換備件P/N：SZL-233-MECH
