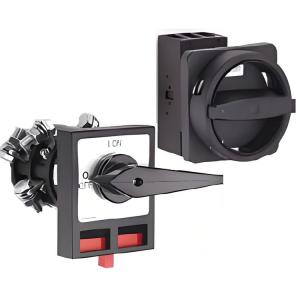

Salzer凸輪開關H226-41300-036N1
Salzer H226-41300-036N1 凸輪開關：高可靠性工業級隔離開關
Salzer凸輪開關系列專為嚴苛工業環境設計，提供安全隔離與負載控制功能。型號 H226-41300-036N1 作為三極隔離開關的代表，融合緊湊結構與高性能保護特性，適用于電機控制柜、配電系統等場景。
一、核心特性與技術參數
1. 電氣性能
? 額定電流：32A（符合IEC 60947標準）
? 負載能力：
? AC-23A：11 kW（380~440V 感性負載）
? AC-3：7.5 kW（電機負載）
? 極數：3極（無輔助觸點）
? 防護等級：IP66（防塵防水）
2. 機械結構與安裝
? 面板尺寸：48 × 48 mm（標準前板開孔）
? 操作手柄：
? N型黑色手柄：支持掛鎖功能（防止誤操作）
? 突出面板高度：67 mm
? 端子設計：
? 扭矩要求：4 lb-in（0.45 N·m）
? 線徑兼容：#24~12 AWG（單芯線）或#24~16 AWG（多芯線）
3. 安全與認證
? 掛鎖功能：通過掛鎖孔實現機械聯鎖（符合安全隔離規范）
? 熱記憶電路：支持Class 20脫扣等級，斷電后維持電機熱狀態模型
? 環境適應性：
? 工作溫度：-20°C ~ +40°C
? 濕度：5%~95% 非凝露
二、應用場景與優勢
1. 電機控制保護
? 直接切換7.5 kW以下三相電機（AC-3負載），集成于CA7系列接觸器系統。
? 支持 “Time to Trip” 預警功能，通過通信網絡讀取預估脫扣時間（需搭配CEP9過載繼電器）。
2. 配電系統隔離
? 作為主開關用于配電柜進線隔離，分?jǐn)嗄芰M足AC-23A 11 kW阻性負載。
? 掛鎖設計符合 LOTO（上鎖掛牌）安全規范，維護時鎖定分閘狀態。
3. 緊湊空間優化
? 48×48 mm面板占用面積比傳統開關減少30%，適配高密度控制柜布局。
? 可拆卸端子塊簡化接線與維護流程。
三、選型對比與兼容性
參數 H226-41300-033N1（36×36 mm） H226-41300-036N1（48×48 mm）
安裝尺寸 36 × 36 mm 48 × 48 mm
額定電流 32A 32A
AC-23A負載能力 11 kW 11 kW
手柄突出高度 67 mm 67 mm
適用場景 緊湊型控制箱 標準柜/擴展空間場景
兼容性提示：
- 可搭配 CEP9電子過載繼電器 實現智能電機保護（如CEP9-ESM-I-55-60）。
- 支持?jǐn)U展I/O模塊（如CEP9-EXP-D10-42-240）增強診斷功能。
四、安裝與運維要點
面板開孔尺寸判斷
固定開關本體
接線端子壓接
使用扭矩扳手鎖緊端子螺絲
禁止超扭矩（防止螺紋滑絲）
掛鎖測試
手柄旋至"OFF"位置
掛鎖穿過手柄孔（驗證機械聯鎖有效性）
通電驗證
上電后手柄旋至"ON"
萬用表檢測輸出端電壓（預期值：輸入電壓±2%）
注意事項：
? 避免在多塵/腐蝕環境中裸露安裝（建議加裝防護罩）。
? 定期檢查手柄操作力矩（標準值≤30 N）。
H226-41300-036N1以 32A載流能力、IP66防護 和 安全聯鎖設計，成為工業配電與電機控制的關鍵組件。其模塊化結構適配自動化系統升級需求，是提升設備安全性與空間利用率的理想選擇。
