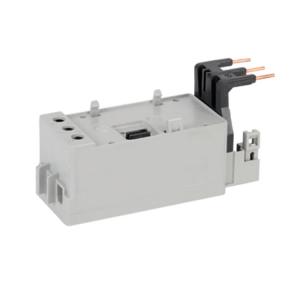

Sprecher+Schuh過載繼電器CEP9-ESM-I-146-200

1. 產品概述

CEP9-ESM-I-146-200 是一款模塊化設計的電子過載繼電器，提供高級電機保護和通信功能。關鍵特性包括：

? 應用場景：專為 CA9-116...146 接觸器設計，適用于工業自動化系統中的電機啟動器應用。

? 核心功能：包括熱過載保護、相失保護、接地故障檢測（需外部電流互感器）、診斷監控（如電流、溫度、故障歷史）。

? 優勢：簡化接線、支持 DeviceLogix? 技術、提供實時診斷數據（如熱容量利用率 %TCU），減少工程時間并最大化設備運行時間。

? 模塊類型：文檔中將 CEP9-ESM-I-146-200 歸類為“Current Sensing Module”（電流感應模塊），也可用于（電流/接地故障感應模塊），但需注意接地故障檢測需額外配件。

2. 安裝指南

安裝前，請確保斷電操作，并遵守當?shù)仉姎獍踩?guī)范。文檔提供了多種安裝選項，以下是針對 CEP9-ESM-I-146-200 的具體步驟。

2.1 安裝選項與步驟

? 安裝類型：

  ? 直接安裝：模塊可直接固定在 CA9-116...146 接觸器上（參考文檔“Current Sensing Module”表格）。

  ? DIN 軌安裝：支持 DIN 軌安裝（適用于電流范圍 20-200A），使用配件如 DIN 軌適配器（文檔中標注為“DIN Rail Mount (10 to 200A)”）。

  ? 面板安裝：可選面板安裝選項，需使用螺絲適配器（配件 Catalog Number: CEP9-ESM-SA-100）。

? 安裝步驟：

  1. 準備接觸器：將 CA9 接觸器固定在控制柜中，確保穩固。

  2. 模塊固定：

     ? 對于直接安裝：將 CEP9-ESM-I-146-200 對齊接觸器背部接口，用螺絲緊固（扭矩參考章節 4.3）。

     ? 對于 DIN 軌或面板安裝：先將模塊固定到 DIN 軌或面板，再連接至接觸器。簡化接線設計確保與 CA9 接觸器接線簡便。

  3. 接線連接：

     ? 主電路接線：連接 L1/L2/L3（輸入）和 T1/T2/T3（輸出）端子（參考文檔“Terminal Marking”部分）。線纜規格見章節 4.3。

     ? 控制接線：如需擴展 I/O 或通信模塊，使用配件如 CEP9-EXP-CBL-1M（1米擴展電纜）。

  4. 安全覆蓋：安裝終端蓋（如 Line Side Terminal Cover, CEP9-ESM-TCL-200）以防止意外接觸。

2.2 安裝注意事項

? 環境要求：確保環境溫度在 -20°C 到 +40°C（運行溫度），濕度 5-95% 非冷凝（見章節 4.2）。

? 空間預留：模塊尺寸參考圖片，確保柜內空間充足（例如，DIN 軌安裝需預留軌道空間）。

? 配件支持：若使用接地故障檢測，需外部核心平衡電流互感器（文檔注明：對于 >200A 設備或 <1.0A 故障檢測，必須使用外部配件）。

3. 配置與設置

配置通過控制模塊或軟件完成，確保保護功能精確匹配電機需求。

3.1 基本設置

? 熱過載保護：

  ? 設置電機滿載電流 (FLC)：通過軟件或旋轉撥盤

  ? 跳閘等級 (Trip Class)：調整范圍為 5-30（通過 8 位 DIP 開關設置），默認基于 IEC 標準。

? 重置模式：選擇手動或自動重置，重置點可調 (1-100% TCU)。

? 保護功能配置：

  ? 相失保護：可啟用/禁用，延遲時間設為 0.1-25.0 秒。

  ? 接地故障：跳閘和警告閾值設為 20 mA-5.0 A（需外部互感器）。

  ? 欠載保護：跳閘閾值設為 10-100% FLA，延遲時間 0.1-25.0 秒。

3.2 通信與診斷設置

? 網絡集成：通過 EtherNet/IP 模塊 (CEP9-ECM-ETR) 連接 PLC，支持實時監控電流、熱容量等數據。

? 診斷功能：啟用 DeviceLogix? 預編程模式，訪問事件日志（如跳閘歷史、操作小時數）。

4. 操作與維護

操作基于實時診斷，維護側重預防性檢查和數據監控。

4.1 日常操作

? 狀態監控：

  ? LED 指示燈：

    ? Power LED（綠色/紅色）：運行狀態（綠色正常，紅色故障）。

    ? TRIP/WARN LED：黃色閃爍表示警告（如熱容量超限），紅色表示跳閘。

  ? 通信訪問：通過 EtherNet/IP 讀取數據，包括：

    ? 相電流（A 或 %FLC）、平均電流、熱容量利用率 (%TCU)、接地故障電流。

    ? 預測時間（如 Time to Trip 和 Time to Reset）。

? 跳閘處理：

  ? 過載跳閘后，等待 %TCU 低于重置點（可通過網絡監控 Time to Reset）。

  ? 使用手動重置或自動重置恢復運行。

4.2 維護程序

? 定期檢查：

  ? 每月檢查接線端子扭矩（參考章節 4.3），確保無松動。

  ? 清潔模塊表面，防止灰塵積累（保護等級 IP20，僅防塵，不防水）。

? 故障排查：

  ? 常見問題：

    ? 誤跳閘：檢查 FLC 設置是否正確，或環境溫度是否超標。

    ? 通信失?。候炞C網絡地址配置（通過設備設置菜單恢復出廠默認）。

  ? 安全警告：該繼電器非人員保護接地故障斷路器（參考 NEC 標準），維修時務必斷電。

 電氣規格

? 額定值：

  ? 絕緣電壓 (Uij)：600V AC。

  ? 運行電壓 (Ue)：250V AC（控制電路）。

  ? 頻率：50/60 Hz。

? 短路保護：符合 IEC 標準，具體評級參考設備標簽。

? 功耗：最大 5W（模塊本體），帶擴展模塊時略高。

5.2 環境規格

? 溫度范圍：

  ? 運行：-20°C 到 +40°C（封閉環境）。

  ? 存儲：-20°C 到 +55°C。

? 濕度：5-95% 非冷凝，通過 IEC 68-2-3 和 IEC 68-2-30 測試。

? 振動/沖擊：運行中 2.5G，非運行中 5G（振動）；30G 沖擊。

? 防護等級：IP20（防塵，但不防水）。

5.3 安全與兼容性

? EMC 兼容：滿足靜電放電 (8kV)、射頻免疫 (10V/m) 等標準。

? 警告：接地故障保護不用于人員安全（參考 UL1053），安裝時確保接地系統合規。

6. 配件與支持

? 推薦配件：

  ? 擴展電纜：CEP9-EXP-CBL-1M 或 CEP9-EXP-CBL-3M。

  ? 通信模塊：CEP9-ECM-ETR (EtherNet/IP)。

  ? 終端蓋：CEP9-ESM-TCL-200（負載側）。
