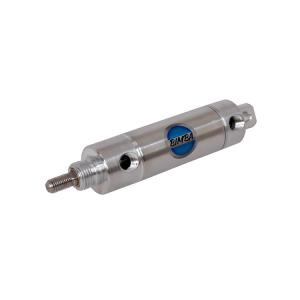

Bimba 021.5-Q屬于BIMBA Original Line®系列氣缸，專為工業自動化中的高精度、高可靠性場景設計。其核心優勢包括：
緊湊結構與輕量化
采用高強度鋁合金制造，兼顧輕量化與抗腐蝕性，適合空間受限的安裝環境。
孔徑設計為2.5英寸（約63.5mm），提供中等推力輸出，平衡負載能力與體積效率。
低旋轉精度與穩定性
配置正方形活塞桿（BIMBA專利設計），與傳統六角形活塞桿相比，旋轉角度控制小于2.5度，確保高精度線性運動。
長效免維護設計
永久性油脂潤滑技術，使用壽命內無需額外潤滑，減少停機維護成本。
密封件支持Buna N橡膠（標準型）或氟橡膠（高溫型），適配溫度范圍：
標準型：-20°F ~ 200°F（-29°C ~ 90°C）
高溫型：最高耐受400°F（204°C）。
高壓兼容性
額定工作壓力200 PSI（約13.8 bar），峰值壓力支持250 PSI，適用于高負載場景。
二、選型關鍵參數指南
負載與推力匹配
根據負載重量計算所需推力：推力 = 氣壓 × 活塞有效面積。
示例：在80 PSI工作壓力下，2.5英寸孔徑氣缸理論推力約785 N（需扣除摩擦損耗）。
行程與安裝空間
標準行程范圍覆蓋1" ~ 24"（25mm ~ 610mm），需預留行程長度+缸體長度+緩沖距離的安裝空間。
緊湊場景建議選擇法蘭安裝或嵌入式安裝，提升剛性。
環境適應性
腐蝕環境：優先選配不銹鋼缸體（如BIMBA MRS系列），但021.5-Q的鋁合金+表面處理已滿足一般工業環境。
高頻次應用：需啟用緩沖閥（可選氣緩沖或液壓緩沖附件），減少終端沖擊。
控制方式與附件
雙作用控制（標準配置）：需搭配兩位五通電磁閥實現往復運動。
位置反饋：可集成磁性開關（如BIMBA PFCN系列），實時監控活塞位置。
三、典型應用場景
包裝機械
適用于封口壓合、物料推送工位，高精度定位確保包裝密封性。
醫療設備
在診斷儀器中驅動線性機構，無油潤滑設計避免污染敏感環境。
電子裝配
PCB板壓接、元件插裝等微操作場景，低旋轉誤差提升裝配良率。
