位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。按被測變量變換的形式不同，位移傳感器可分為模擬式和數字式兩種。模擬式又可分為物性型和結構型兩種。常用位移傳感器以模擬式結構型居多，包括電位器式位移傳感器、電感式位移傳感器、自整角機、電容式位移傳感器、電渦流式位移傳感器、霍爾式位移傳感器等。數字式位移傳感器的一個重要優點是便于將信號直接送入計算機系統。這種傳感器發展迅速，應用日益廣泛。

位移是和物體的位置在運動過程中的移動有關的量，位移的測量方式所涉及的范圍是相當廣泛的。小位移通常用應變式、電感式、差動變壓器式、渦流式、霍爾傳感器來檢測，大的位移常用感應同步器、光柵、容柵、磁柵等傳感技術來測量。其中光柵傳感器因具有易實現數字化、精度高（目前分辨率最高的可達到納米級）、抗干擾能力強、沒有人為讀數誤差、安裝方便、使用可靠等優點，在機床加工、檢測儀表等行業中得到日益廣泛的應用。

位移傳感器分類及工作原理

根據運動方式/直線位移傳感器：

直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因為由溫度變化引起的阻值變化不會影響到測量結果。

角度位移傳感器：

角度位移傳感器應用于障礙處理：使用角度傳感器來控制你的輪子可以間接的發現障礙物。原理非常簡單：如果馬達角度傳感器構造運轉，而齒輪不轉，說明你的機器已經被障礙物給擋住了。此技術使用起來非常簡單，而且非常有效；唯一要求就是運動的輪子不能在地板上打滑（或者說打滑次數太多），否則你將無法檢測到障礙物。一個空轉的齒輪連接到馬達上就可以避免這個問題，這個輪子不是由馬達驅動而是通過裝置的運動帶動它：在驅動輪旋轉的過程中，如果惰輪停止了，說明你碰到障礙物了。

根據材質/霍耳式位移傳感器：

它的測量原理是保持霍耳元件（見半導體磁敏元件）的激勵電流不變，并使其在一個梯度均勻的磁場中移動，則所移動的位移正比于輸出的霍耳電勢。磁場梯度越大，靈敏度越高；梯度變化越均勻，霍耳電勢與位移的關系越接近于線性。圖2中是三種產生梯度磁場的磁系統：a系統的線性范圍窄，位移Z=0時，霍耳電勢≠0；b系統當Z<2毫米時具有良好的線性，Z=0時，霍耳電勢=0；c系統的靈敏度高，測量范圍小于1毫米。圖中N、S分別表示正、負磁極?；舳轿灰苽鞲衅鞯膽T性小、頻響高、工作可靠、壽命長，因此常用于將各種非電量轉換成位移后再進行測量的場合。

光電式位移傳感器：它根據被測對象阻擋光通量的多少來測量對象的位移或幾何尺寸。特點是屬于非接觸式測量，并可進行連續測量。光電式位移傳感器常用于連續測量線材直徑或在帶材邊緣位置控制系統中用作邊緣位置傳感器。

常見故障

直線的工作原理是跟滑動變阻器一樣的，它作為分壓器使用的，它是以相對的輸出電壓來呈現出所測量位置的實際上的位置。

對這個裝置的工作有下面幾點要求：

1、如果電子尺已經使用很長時間了，而且密封已經老化，同時夾雜著很多雜質，而且水混合物和油會嚴重影響電刷的接觸電阻的，這樣會使顯示的數字不停地跳動。這個時候可以說直線位移傳感器的電子尺已經損壞了，需要更換。

2、若電源的容量很小，就會出現很多情況的，所以，供電電源需要有充分的容量。那么，容量不足，就會造成如下的情況：熔膠的運動會使合模電子尺的顯示變換，有波動，或者合模的運動會使射膠電子尺的顯示波動，造成測量結果誤差很大。如果電磁閥的驅動電源于直線位移傳感器供電電源同時在一起的時候，更容易出現以上的情況，情況嚴重時用萬用表的電壓檔甚至可以測量到電壓的有關波動。如果情況不是因為高頻干擾、靜電干擾或者是中性不夠好的造成的，那么就有可能是電源的功率太小造成的。

3、調頻干擾和靜電干擾都有可能讓直線位移傳感器的電子尺的顯示數字跳動的。

電子尺的信號線與設備的強電線路要分開線槽。電子尺必須要強制性地使用接地支架，而且同時讓電子尺的外殼跟地面良好地接觸。信號線需要使用屏蔽線，而且電箱的一段應該跟屏蔽線接地的。如果有高頻干擾的時候，通常使用萬用表的電壓測量就會顯示正常，但是顯示數字就是會跳動不停的；而出現靜電干擾時，出現的情況也是跟高頻干擾一樣的。要證明看是否是靜電干擾時，可以先使用一段電源線把電子尺的封蓋螺絲跟機器上的某一些的金屬短接起來就可以了，只要一短接起來，靜電干擾就會馬上消除掉的。但是如果要消除掉高頻干擾就很難用上面的方法了，變頻節電器和機器手都經常出現高頻干擾的，所以可以試一下用停止高頻節電器或者機械手的方法來驗證是不是高頻干擾的。

4、如果直線位移傳感器的電子尺在工作的過程當中，在某一點的顯示數據有規律地跳動，或者是沒有顯示數據的時候，出現這種情況就需要檢查連接線絕緣是不是出現破損的現象，并且跟機器的外殼很有規律地接觸而導致的對地短路。

5、供電的電壓一定要穩定，工業的電壓需要符合±0.1[%]的穩定性，例如，基準電壓是10V的話，就可以允許有±0.01V的波動變化，如果不是的話，就會引起顯示的圈套波動這樣的情況。

但是如果這個時候的顯示波動的幅度沒有超過波動電壓的波動的幅度的話，那么電子尺就是正常的了。

6、安裝直線位移傳感器的對中性需要很好，但是平行度可以允許有±0.5mm的誤差，角度可以允許有±12°的誤差。但是如果平行度誤差和角度誤差都是偏大的話，這樣會出現顯示數字跳動的情況。那么出現這樣的情況的時候，必須要對平行度和角度進行調整了。

7、在連接的過程當中，一定要多加注意，電子尺的三條線是不可以接錯的，電源線和輸出線是不可以調換的。如果上面的線接錯的話，就會出現線性誤差很大的情況，要控制的話是很難的，控制的精度也會變得很差，而顯示很容易出現跳動的現象等等。

位移傳感器的應用

火車輪緣的幾何狀態參數影響著列車運行的速度與平穩度，對列車的安全運行十分重要。傳統的檢測手段較為復雜，通常是用帶有游標的專用尺子來進行測量，對數據的人工讀取造成測量的誤差比較大，同時不能實現檢測數據的數字化管理。隨著我國鐵路事業的發展，列車運行速度越來越快，火車輪緣狀態參數的精確快速檢修和數字化管理變得十分重要。輪緣檢測儀采用現代傳感器技術、單片機處理系統和簡潔穩定的機械結構，可方便精確的對幾何狀態參數進行連續快速測量，實現了輪緣高度、輪輞厚度等參數測量的數字化。

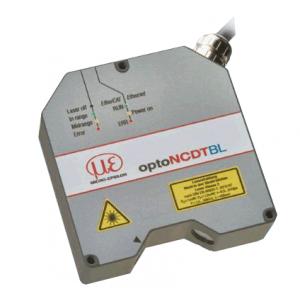

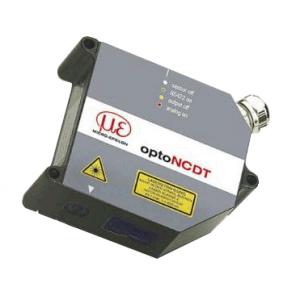

輪緣高度、寬度、輪輞厚度等方面的檢測用到很多傳感器，而最為關注的是位移傳感器，位移傳感器有很多種，用在火車上車輪緣狀檢測是目前新型傳感器技術叫做激光位移傳感器。目前用在火車輪緣上檢測是的激光三角測量法，短距離的測量精度很高?？梢灾苯影盐灰苽鞲衅靼惭b在軌道上進行檢測，同樣也可以采用激光反射式位移傳感器為測量器件激光傳感器模沿直線方向掃描輪緣形狀，同時記錄整個輪緣數據。通過微處理器即可得出整個輪緣輪廓曲線，進而求得輪緣寬度、輪緣高度、70mm磨損量和磨損面積等。并且能把測量的數據上傳計算機，生成數據庫，利用先進的后處理軟件對火車輪緣進行數字化管理。它不僅可以對在線運行列車測量輪對的磨損，還可以在生產線上對輪對尺寸是否合格進行分選。

交通運輸?shù)陌l(fā)展離不開檢測技術，而儀器儀表以及傳感器技術才是檢測技術的核心。高速動力發展的今天，人們不僅僅希望體驗到是的舒適和享受，而且跟多的希望得到是安全。傳感器技術的發展會給人們生活交通帶來更多的安全，我國傳感器技術的發展也將帶動交通運輸方面在國際上擁有的一流先進技術發展。
