電渦流傳感器工作原理與應用

分類：技術中心 1906人瀏覽 2019-07-12

標簽：電渦流傳感器分享到：

電渦流傳感器能靜態和動態地非接觸、高線性度、高分辨力地測量被測金屬導體距探頭表面的距離。它是一種非接觸的線性化計量工具。電渦流傳感器能準確測量被測體（必須是金屬導體）與探頭端面之間靜態和動態的相對位移變化。

電渦流傳感器的工作原理是，通過電渦流效應的原理，準確測量被測體（必須是金屬導體）與探頭端面的相對位置，其特點是長期工作可靠性好、靈敏度高、抗干擾能力強、非接觸測量、響應速度快、不受油水等介質的影響，常被用于對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行長期實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及預維修。

電渦流傳感器工作原理

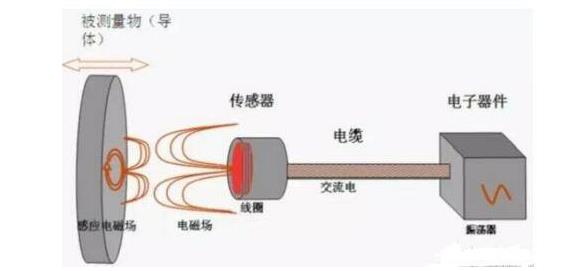

當接通傳感器系統電源時，在前置器內會產生一個高頻信號，該信號通過電纜送到探頭的頭部，在頭部周?chē)a(chǎn)生交變磁場H1。

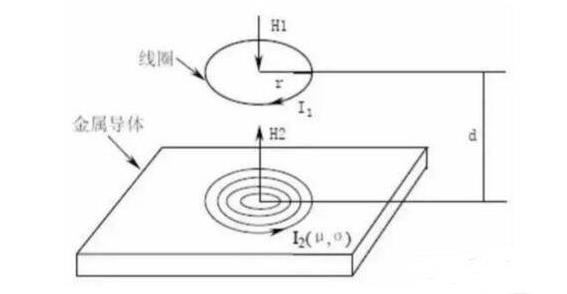

如果在磁場H1的范圍沒有金屬導體接近，則發射到這一范圍內的能量都會被釋放；反之，如果有金屬導體接近探頭頭部，則交變磁場H1將在導體的表面產生電渦流場，該電渦流場也會產生一個方向與H1相反的交變磁場H2。

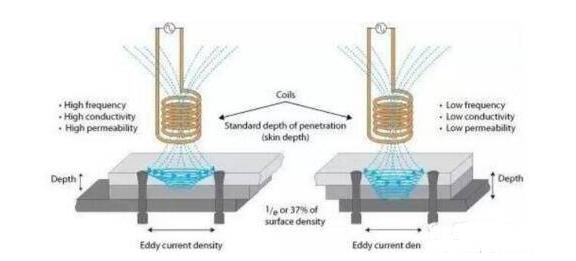

由于H2的反作用，就會改變探頭頭部線圈高頻電流的幅度和相位，即改變了線圈的有效阻抗。這種變化與電渦流效應有關，也與靜磁學效應有關（與金屬導體的電導率、磁導率、幾何形狀、線圈幾何參數、激勵電流頻率以及線圈到金屬導體的距離參數有關）。

假定金屬導體是均質的，其性能是線形和各向同性的，則線圈——金屬導體系統的磁導率u、電導率σ、尺寸因子r、線圈與金屬導體距離δ線圈激勵電流I和頻率ω等參數來描述。因此線圈的阻抗可用函數Z=F（u，σ，r，δ，I，ω）來表示。

如果控制u，σ，r，I，ω恒定不變，那么阻抗Z就成為距離的單值函數，由麥克斯韋爾公式，可以求得此函數為一非線形函數，其曲線為“S”型曲線，在一定范圍內可以近似為一線形函數。

通過前置器電子線路的處理，將線圈阻抗Z的變化，即頭部體線圈與金屬導體的距離δ的變化轉化成電壓或電流的變化。輸出信號的大小隨探頭到被測體表面之間的間距而變化，電渦流傳感器就是根據這一原理實現對金屬物體的位移、振動等參數的測量。

一般來說，傳感器線圈的阻抗、電感和品質因數的變化與導體的幾何形狀、導電率和磁導率有關。也與線圈的幾何參數、電流的頻率以及線圈到被測導體間距有關。

如果控制上述參數中的一個參數改變，其余的不變，那么就可以構成測位移、測溫度、測硬度等的各種傳感器。

電渦流傳感器系統以其獨特的優點，廣泛應用于電力、石油、化工、冶金等行業，對汽輪機、水輪機、發電機、鼓風機、壓縮機、齒輪箱等大型旋轉機械的軸的徑向振動、軸向位移、鑒相器、軸轉速、脹差、偏心、油膜厚度等進行在線測量和安全保護，以及轉子動力學研究和零件尺寸檢驗等方面。圖1-1列舉了電渦流傳感器的一些典型應用示意。前置器根據探頭線圈阻抗的變化輸出一個與距離成正比的直流電壓。
