PLC如何與拉繩位移傳感器接線

分類：技術中心 3050人瀏覽 2019-07-08

標簽：PLC 拉繩位移傳感器分享到：

位移傳感器輸出信號有：電壓信號、二線制電流信號、三線制電流信號、數字量信號、脈沖信號等。不同信號輸出位移傳感器接線PLC的方法各不相同。

日常的工業生產中常用的位移傳感器輸出信號有：電壓信號、二線制電流信號、三線制電流信號、數字量信號、脈沖信號等。不同信號輸出位移傳感器接線PLC的方法各不相同。模擬量信號需要經隔離、放大、轉換后輸入PLC數據采集系統；數字型位移傳感器是將傳統的電壓型位移傳感器經加裝A/D轉換模塊或者改裝電路，輸出數字量信號或者數字編碼信號可通過數字輸入端口接入PLC；脈沖信號位移傳感器則通過高速計數端口接入PLC。

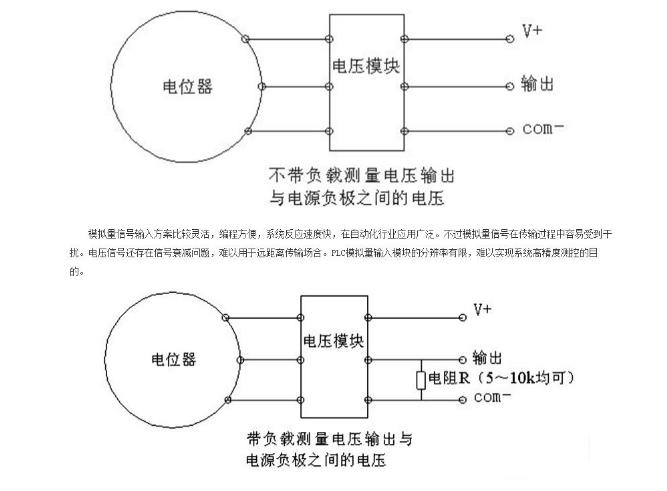

1、位移傳感器（模擬信號輸出）+模擬信號放大器+PLC模擬量輸入模塊

電阻式直線位移傳感器（注塑機電子尺）為電位計原理傳感器，供電多少伏，輸出就是零至多少伏電壓信號。如果位移傳感器采用24V電源供電，需要配套0-5V、0-10V或者4-20mA模擬信號放大器，然后接入PLC模擬量輸入模塊。如果是拉繩位移傳感器（電阻輸出型除外）、磁致伸縮位移傳感器、LVDT位移傳感器、電渦流傳感器等，因為可以輸出標準模擬量信號，則不需要附加模擬信號放大器，可直接接入PLC模擬量輸入模塊。

2、位移傳感器（數字信號輸出）+PLC串行通訊口

數字信號輸出位移傳感器方案省去了PLC的模擬量輸入模塊，利用modbus協議完成信號的采集，并且可以同時并聯多路位移傳感器。不過由于串行通信速率的限制，系統響應時間較長（通常幾十毫秒的響應時間），無法適應高速測量場合的需要。
