交流接觸器工作原理圖及講解

分類：技術中心 8599人瀏覽 2018-07-05

標簽：交流接觸器分享到：

什么是交流接觸器，說白了它是一個開關，用來閉合或斷開電路，它和其它開關有什么區別呢，要知道這些我們先來了解它的工作原理和結構。

交流接觸器主要有四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。

上面是一個交流接觸器的內部結構圖，當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，主觸點閉合，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。，電流自然也就可以通過交流接觸器達到控制電路的作用。

需要聲明的是上面的主觸點主要是接主線，比如單相電的，一個觸點接火線，另一個觸點接零線。輔助觸點相當于一個按鈕開關，當鐵芯閉合時，常開觸點處于閉合壯態，常閉觸點處于斷開壯態。當鐵芯分離時，常開觸點處于斷開壯態，常閉觸點處于閉合壯態。

線圈供電L和N只是給線圈供電而已，并不是觸點上的電流，不管是220V的還是380V的它都只有二邊線而已，它的作用只是給線圈供電，使靜鐵芯產生磁場從而和動鐵芯閉合?？赡軙?huì)有些人會問，我直接用一個空氣開關控制不就可以了嗎？為什么要有這個呢？

舉個簡單的例子，如果你用空開的話肯定要把開關打上去，而用交流接觸器的話可以用一個按扭開關接在線圈供電的L和N上，按鈕開關可以裝在任何你想裝的地方。特別是在配電箱里，要是每次開停電機都要打開配電箱是不是很麻煩，使用交流接觸器我們可以用一個銨鈕裝在配電箱的門上面，就不必每次都打開配電箱操作，或者我們使用電腦遠程控制它。

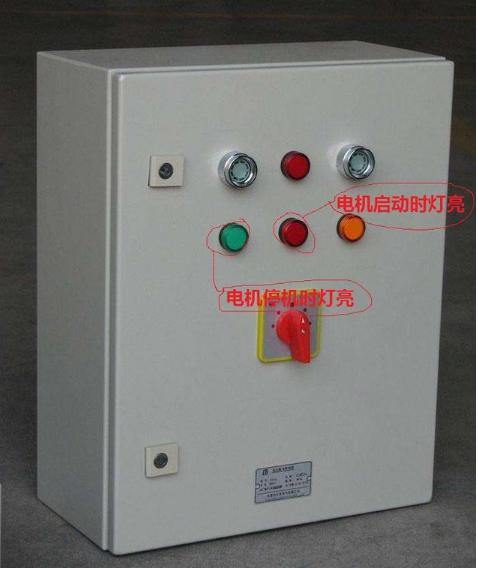

上面是一個配電箱，在工廠過班的人或在工地上這配電箱是比較常見的，當電機運行時綠色指示燈不亮，紅色指示燈亮，當電機停止工作時綠色指示燈亮，紅色指示燈不亮，我們一般也是通過指示燈就可以知道電機是否運行。

我們通過交流接觸器就有容易實現這個功能，我們把綠色指示燈火零接在接觸器的常閉觸點上，一頭進去，一頭出來。電機接在主觸點上，當接觸器不工作時常閉觸點是相通的，相當于一條導體，所以綠色指示燈就會亮，當接觸器工作閉合時，電流流過接觸器，電機開始工作，常閉觸點斷開，綠色指示燈形成不了回路，自然不亮了，而常開觸點上下閉合接觸相當變成了一根導體，把紅燈火線接在常開觸點上因?yàn)樾纬闪嘶芈?，紅燈自然也亮了。

常閉觸點和常開觸點總是相反的，一個斷開的話另外一個就閉合，一個閉合的話另外一個就斷開，所以可以利用它的輔助常開和常閉觸點來實現許多的功能，并不是單單上面這個而已，比較常用的是實現電機的互鎖或二條供電電路的互鎖。比如你拉了二組線路AB，A是常用的，B組是備用的，當A停電時我們可以切換B組線路使用，但這樣會出現一個問題，當你在使用B組線路的時候，如果A組線路來電了，而又忘記把A組線路切斷，A組和B組線路重合就會發生非常嚴重的斷路，這時候我們就可以用二個交流接觸器用實現A和B的互鎖，也只是當A供電時，B就算來電了也無法供電到電線中。
