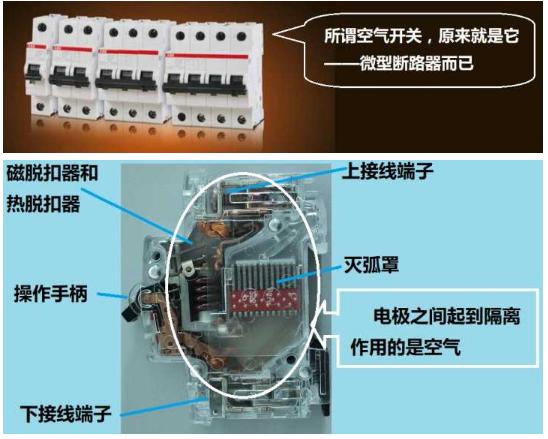

微型斷路器的符號是MCB，它的主觸頭兩極之間用空氣來隔絕。見下圖：
由圖中我們可以看出，MCB內部的兩電極之間或者動靜觸頭之間起到隔離和絕緣作用的是空氣。
用空氣來隔離和絕緣，即能節省材料，簡化設計，安裝使用也方便，一舉三得。
當MCB處于打開狀態時，它的動靜觸頭之間的最短距離叫做開距。開距是確保MCB在打開狀態下具備電氣隔離性能的保證因素之一。

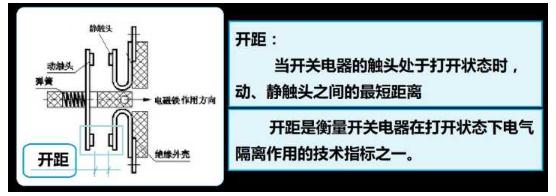

一般開關電器開距的定義見下圖：

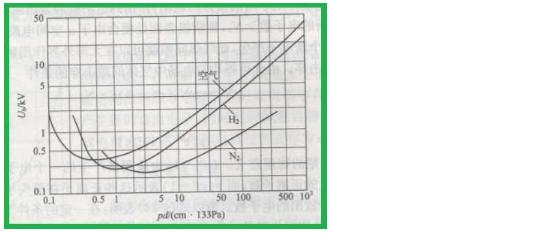

我們看到，在電極間隙中充滿了空氣。用空氣作電氣隔離，效果如何呢？我們來看下圖：
圖中橫坐標是氣體壓強p與電極間隙d的乘積pd，縱坐標就是擊穿電壓。
我們以pd=1時所對應的曲線縱坐標來看，發現空氣的擊穿電壓最高，氮氣次之，氫氣最差。
由此可見，空氣還是很不錯的。

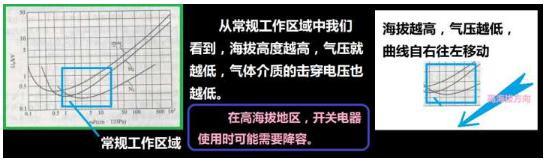

我們從曲線中看到存在擊穿電壓的最小值。
從擊穿電壓最小值往左看，我們看到的是真空的氣體介質擊穿特性；從擊穿電壓最小值往右看，我們看到的是高氣壓下的氣體介質擊穿特性。我們發現，不管是真空也好，或者高氣壓也好，擊穿電壓都會提高。

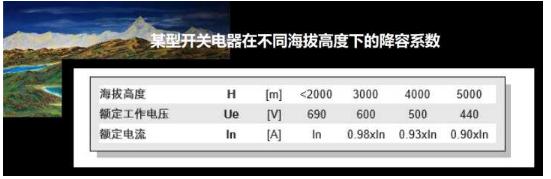

我們由此得到一個非常重要的結論：當開關電器用在高海拔地區時，只要海拔高度超過2000米，空氣的擊穿電壓就會降低，并且由于空氣稀薄因而電器的散熱能力也降低，此時就必須考慮讓開關電器降容使用。
所謂降容，指的就是降低它的額定電流值。
例如我們手上有一只額定電流為20A額定電壓為230V的微型斷路器MCB，我們把它用在海拔5000米處，則它的額定電流為0.90In=18A，而額定電壓則為147V了?？梢娊等葜颠€是挺大的。
