Phoenix Contact菲尼克斯電氣,讓移船更方便

分類：行業動態 1884人瀏覽 2017-04-12

標簽：菲尼克斯 Phoenix Contact 分享到：

海洋工程和船舶工業一直是各國裝備行業重要應用領域，尤其近幾年來，中國船舶行業的高速發展給該行業提出了很多快速制造的需求。大型造船、修船企業在進行船體制造過程中都會采用分段制造、拼裝焊接的方法建造船體。由此就需要一套專用的設備來裝載和運輸這些超大型船體。目前裝船的方式很多，包括滑移裝船、浮式裝船以及小車裝船。其中小車裝船由于其載重量大、效率高、操作簡單、速度快、環境要求低等優點被廣泛的用于各種大型船舶制造之中。

海洋工程和船舶工業

在中船設計研究院的液壓移船項目中，菲尼克斯電氣首次提出了將獨立模塊化設計、無線PROFINET技術應用于該系統中，使得原本龐大、復雜的系統，變?yōu)楹唵为?dú)立、隨意組合的多子系統，讓移船更為有效和方便。

中船液壓移船小車是一種專用于平地移動船舶和分段對接的設備，具有移船和對接功能。整個小車系統包括1臺控制拖車和60臺250噸移船小車，其中60臺250噸移船小車中包含32臺三維小車和28臺輸送小車。移船小車電氣控制系統設計包括移船小車的PLC控制系統、無線通訊系統、上位機工控系統等輔助系統，且電控系統預留與半潛駁通訊接口。

中船液壓移船小車

整個項目的控制系統分為控制系統主站和控制系統分站?？刂葡到y(tǒng)主站和控制系統分站之間實時通訊，下發各個小車的移動數據和液壓數據，同時接受各個位置的位移數據和液壓數據，以確保各個小車頂升和行走同步性。

原有系統采用現場總線系統架構，各個小車通過現場總線進行連接，然后接到主控PLC上。這種傳統的方案使得小車無法獨立于系統單獨運行，小車之間的線纜會在長期戶外環境下老化而造成通訊故障。每次運行系統，操作都很復雜，且故障排除時間長、效率低。針對客戶實際需求，菲尼克斯電氣創新地提出小車獨立的控制子系統，并采用實時以太網PROFINET無線技術連接主控控制器，協調各個小車同步運行。

整個系統主站PLC采用菲尼克斯電氣兩套ILC 370 PN系列產品，現場小車采用20套ILC 131 ETH控制器，同時分站ILC 131 ETH作為小車獨立控制單元，配備了CANOpen主站模塊IB IL CAN-MA-PAC，連接車體上的六個伺服控制閥，用于控制小車三維方向的精確運動和壓力控制。

系統主站PLC

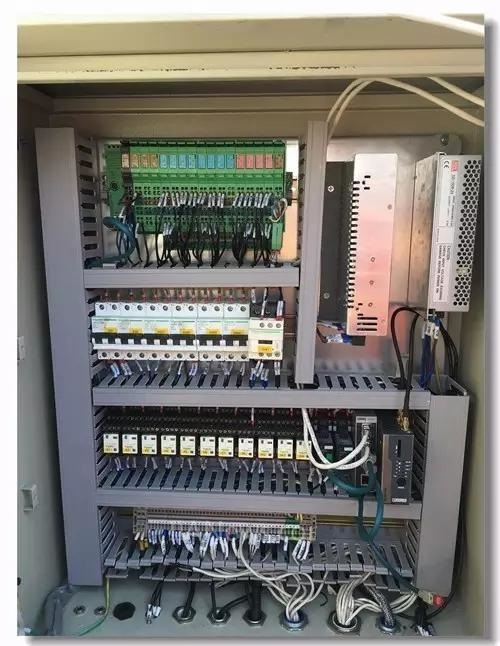

現場各小車的控制柜內安裝了WLAN 5100無線模塊，同時連接了兩個外置天線，用于跟主站的控制器ILC 370 PN進行無線通訊。得益于菲尼克斯電氣高性能WLAN 5100無線通訊模塊，主站和分站PLC之間采用PROFINET協議，確保小車與主站之間通訊的實時和可靠。針對造船廠復雜的現場環境和船體底部結構，菲尼克斯電氣WLAN 5100 MIMO技術、高靈敏度和大功率發射天線能夠非常好的彌補現場物體對無線的干擾，也使得無線技術在傳統移船中的使用成為可能。

除此之外，在整個系統關鍵部分的主站還采用了菲尼克斯電氣高性能控制器ILC 370 PN，它能夠通過PROFINET實時連接超過50個從站，并通過無線技術ILC 370 PN實時下發和監控現場所有小車的運行狀態和動作。ILC 370 PN安裝了PROFIBUS主站模塊IB IL PB MA-PAC，用于連接手持式PB從站操作器，讓現場工人進行就地控制。上位機監控系統選用高性能BL PPC17 1000系列產品，其監控軟件系統按照100臺移船小車進行設計，方便用戶自行擴展。

菲尼克斯電氣在中國船舶工業領域中，首次提出采用無線技術和模塊化設計理念，解決了傳統控制方案存在的技術難題。借助于面向未來的新技術和新方案，菲尼克斯電氣正在搭建一座連通現在與未來的橋梁。
