bender IR420-D4絕緣監測儀，參數選型指南

分類：技術中心 3699人瀏覽 2017-02-13

標簽：bender絕緣監測儀分享到：

bender絕緣監測儀的系列中，控制/輔助電路共有三個型號，分別是IR420-D4、IR125Y-4、IR425-D4供用戶選擇。那么，我們怎樣去選擇？怎樣知道自己真正需要的是那一款呢？（其它品牌不參與其中）。

什么是絕緣監測儀？

1、電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，在兩點接地的情況下，都可能造成保護誤動或者保護拒動，危害一次系統正常運行。

2、由于直流系統的復雜性和動態性，直流接地故障往往難以定位。同時由于微機保護和綜合自動化系統的廣泛應用，又對直流系統接地監測裝置的準確性和安全性提出了更高的要求。

3、根據監測原理的不同，優維電子的直流系統接地監測裝置可分為主動式和被動式兩種。主動式需要向系統注入特定的信號，然后通過傳感器探測該信號來判斷接地回路，其信號又可分為注入式和乒乓原理。被動式不向系統注入任何信號，直接檢測各回路的漏電流來判斷接地與否。被動式監測不發送任何特定信號作為判斷基準，而直流系統中又含有各種干擾信號，因此監測難度遠大于主動式。然而被動式監測以其安全性，代表了直流系統監測裝置的發展方向，隨著現代微電子技術的不斷進步，將成為市場的主流。

4、優維電子的直流系統絕緣在線監測裝置平衡了監測的準確性和運行的安全性兩方面的要求，可實現各類接地故障、絕緣下降、環網狀態、交流竄電、直流互串等故障的檢測。

5、優維電子的該裝置結合了主動式中的乒乓原理及被動監測原理，以多16位CPU并行運算為基礎，通過創新的分布式系統構架DADC和先進的全系統分析SynSystem算法，重新定義了直流系統接地故障監測水平的標準。

絕緣監測儀IR420-D4

絕緣監測儀IR420-D4

特點：

對于IT控制電路絕緣監測AC 0?300 V
兩個獨立可調響應
預置功能（基本參數的自動分配）
連接監測系統/地球
指示燈：電源接通，報警1，報警2
測試/復位按鈕內部/外部
兩個獨立的報警繼電器（一個轉換觸點）
NO / NC可選
故障存儲可選
具有自動通知自監控
多功能LCD顯示
可調響應延遲
2模塊外殼（36 MM）
符合RoHS
彈簧夾（每個連接兩個終端）

應用

在工業AC控制電路，機械工程，電廠，電梯，自動化等。
AC控制和符合DIN EN 60204-1輔助電路，IEC 60204-1，EN 60204-1“機械電氣設備”
AC輔助電路根據DIN VDE 0100-725（VDE 0100-725）
規模較小的AC IT系統等。隨著照明系統，移動型發電機

常規參數
絕緣符合IEC 60664-1 / IEC 60664-3標準
額定電壓250 V
沖擊電壓/污染等級為4kv/ 3
保護之間的分離（強化絕緣）（A1，A2） - （L1，L2，E，KE，T / R） - （11，12，14） - （21，22，24）
電壓測試IEC 61010-1 2.21kv
功耗≤4 VA
標稱系統電壓Un AC 0 ... 300 V
額定頻率fN 42~460赫茲
響應然1（報警1）1~200k?
響應RAN2（報警2）1~ 200k?
預設設置UN≤72 Un ≤ 72 V Ran1 (Alarm 1) = 20 k?/Ran2 (Alarm 2) = 10 k?
測量電壓Um 12 V
測量電流IM（在Rf = 0Ω）≤200μA
內部直流電阻Ri≥62k?
阻抗Zi在50Hz≥60k?
外來直流電壓UFG≤DC 300 V
允許泄漏電容策≤20 uF的
電纜長度外部測試和復位按鈕≤10米

電氣壽命10000 OPS
工作溫度-25~+ 55°C
用2個M4螺釘安裝

重量≤150克

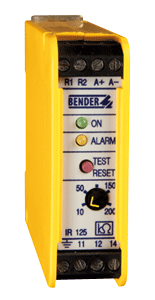

絕緣監測儀IR125Y-4

絕緣監測儀IR125Y-4

描述：IR125Y監視不接地AC和DC控制電路（IT系統）的絕緣電阻。電源電壓從被監視系統采取。

相反，該檢測絕緣故障的評估轉變電壓絕緣監測裝置，該系列采用了主動AMP測量原理。

被檢測，并報告該對稱和非對稱的絕緣故障。

特點：

響應值，可調10 ... 200千歐
LED用于絕緣故障
綜合測試和復位按鈕
連接外部復位按鈕
報警繼電器一個轉換觸點
閉路
故障存儲可選

應用

交流和直流控制和符合DIN EN 60204-1輔助電路，IEC 60204-1，EN 60204-1“機械電氣設備”
DC輔助電路根據DIN VDE 0100-725
簡單的電池系統

常規參數

絕緣符合IEC 60664-1
額定電壓交流250 V
沖擊電壓/污染等級為4kv/ 3
標稱系統電壓Un AC 19.2~265 V，DC 19.2 ~308 V
電源電壓US = UN
消耗功率≤1.5瓦
電氣壽命12000次
額定接觸電壓交流250 V / DC 300 V
使得容量AC / DC 5 A
分?jǐn)嗄芰? A，AC 230 V，功率因數= 0.4?0.2 A，直流220 V，L / R = 0.04小號
環境溫度（運行/保存）-10~ + 55°C / -40~ + 70°C
螺釘安裝板安裝
重量≤130克

絕緣監測儀IR425-D4

描述：監視不接地AC / DC控制電路（IT系統）的絕緣電阻0~300 V，存在于AC / DC系統DC供電部件對響應沒有影響。要監視的外部電源電壓太通電系統是可能的。

特點：

對于控制電路絕緣監測AC / DC 0 ... 300伏
兩個獨立可調響應
預設功能（基本參數的自動分配）
連接監測系統/地球
指示燈操作，報警1，報警2
測試/復位按鈕內部/外部
兩個單獨的報警繼電器（一個轉換觸點各自）
/ NC可選擇
故障存儲可選
具有自動報警信息的自動監測
多功能LCD顯示
可調響應延遲
2模塊外殼（36 MM）
彈簧夾（每個連接兩個端子）

應用

工業AC / DC控制電路，機械工程，電廠，電梯，自動化等
AC / DC控制，并且根據DIN EN 60204-1輔助電路，IEC 60204-1，EN 60204-1 “機器的電氣設備”
根據DIN VDE 0100-725（VDE 0100-725）AC / DC輔助電路
較小的AC / DC IT系統，例如，作為照明系統

常規參數
絕緣配合符合IEC 60664-1 / IEC 60664-3
額定電壓250 V
電壓測試IEC 61010-1 2.2千伏
功耗≤4 VA
標稱系統電壓Un AC / DC 0 ~300 V
額定頻率fN DC 15~ 460hz
響應然1（報警1）1~200k?
響應RAN2（報警2）1~ 200k?
預設設置UN≤72 Un ≤ 72 V Ran1 (Alarm 1) = 20 k?/Ran2 (Alarm 2) = 10 k?
測量電壓Um±12 V
測量電流IM（在Rf = 0Ω）≤200μA
內部直流電阻Ri≥62k?
阻抗Zi在50Hz≥60k?
電纜長度測試和復位按鈕≤10米
電氣壽命10000 OPS
應用類別AC-13 AC-14 DC-12 DC-12 DC-12
額定工作電壓230 V 230 V 220V 110V 24 V
工作電流5 A 3 A 0.1 A 0.2 A 1 A
最小接點負載1毫安AC / DC≥10 V
工作溫度-25 ... + 55°C
開啟力50 N
測試開啟，2.1mm直徑
用2個M4螺釘安裝
重量≤150克
